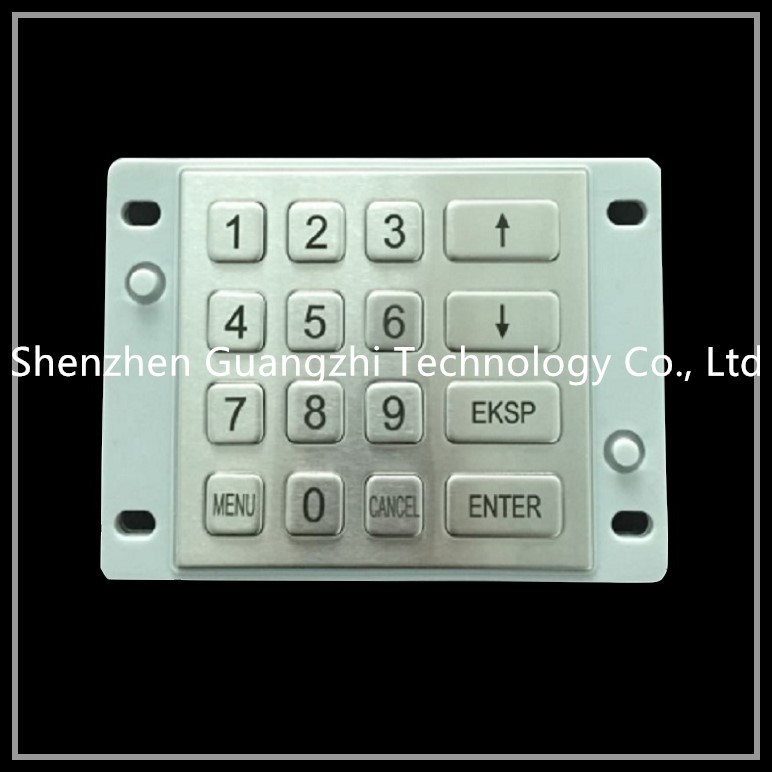

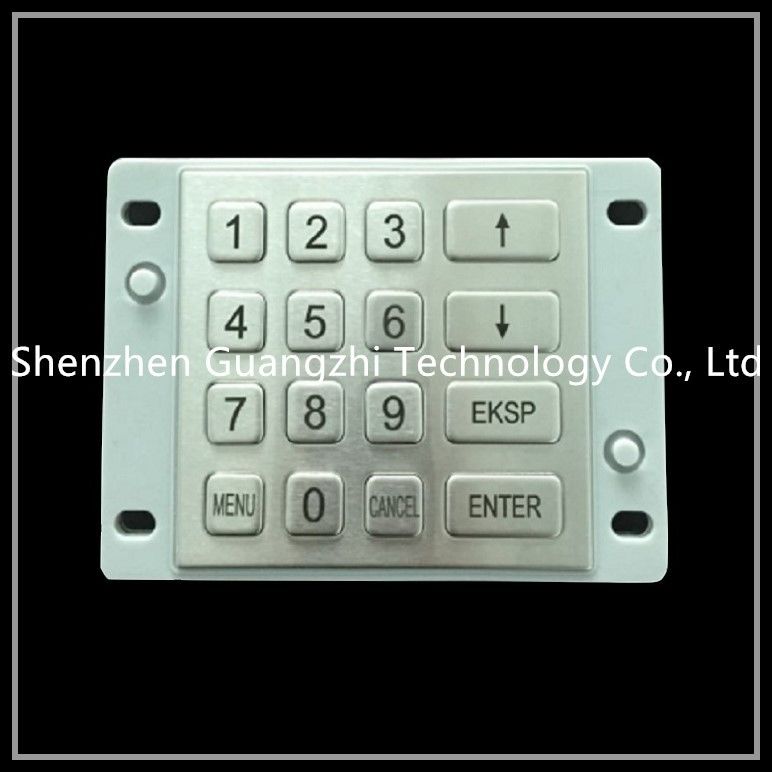

Kawat EPP menggambar keyboard enkripsi logam tahan air untuk ATM dan kios

Nama produk: Keyboard enkripsi logam

Model produk: GZ-B009026G

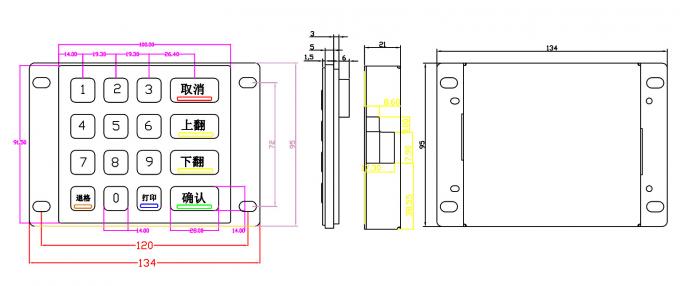

Spesifikasi produk: 100 * 91.5mm

1 Ikhtisar

Produk ini adalah keyboard kata sandi logam dengan 4 fungsi kartu PSAM. Dengan fungsi DES dan 3DES,

Mendukung kartu PSAM yang sesuai dengan protokol ISO7816, t = 0 dan T = 1

2 indeks kinerja

2.1 parameter komunikasi

Antarmuka komunikasi serial RS232 standar. 1 mulai bit, 1 stop bit.

Tingkat komunikasi opsional: 9600 bps.

Format data opsional: n, 8, 1

2.2 spesifikasi dan kecepatan operasi

Sejalan dengan spesifikasi Bank Rakyat China.

Kecepatan enkripsi dan dekripsi <1 detik.

2.3 kinerja listrik

Catu daya: Catu daya DC + 5V DC.

Konsumsi daya: di bawah 1W dalam kondisi kerja dan di bawah 200MW dalam kondisi tidak bekerja.

Pemeliharaan kunci kegagalan daya: ketika catu daya terputus seketika dan untuk waktu yang lama, data memori tidak akan hilang.

2.4 sifat mekanik

Kehidupan kunci: lebih dari 200000 kali.

Tekanan utama: 3N (n).

Stroke kunci: 0.45mm.

Bahan utama: stainless steel.

Bahan panel: stainless steel.

Karakter permukaan utama: huruf laser dan cat yang kuat.

2.5 kemampuan beradaptasi lingkungan

Suhu kerja: - 10 ℃ ~ + 40 ℃ kelembaban relatif: 40-90% (dalam kondisi normal).

Suhu penyimpanan: - 30 ℃ ~ + 55 ℃ kelembaban relatif: 20-95% (tanpa kondensasi).

Tekanan atmosfer: 60-106 kPa.

2,6 keandalan

MTBF> 20000j, MTTR <30 mnt.

3 perintah keyboard

Format perintah: 02h + <ln> + <CMD> + <data> + <BCC>

Format pengembalian: 02h + <ln> + <st> + <data> + <BCC>

Ln - mewakili jumlah byte CMD dan data atau ST dan data.

CMD - perintah kata kunci.

Data - informasi data dipertukarkan.

BCC - byte eksklusif atau checksum dari ln ke data.

ST - jelaskan sebagai berikut:

04H - perintah berhasil dijalankan

15h - parameter perintah salah

Kesalahan 80 jam - batas waktu

A4H - perintah dapat dieksekusi dengan sukses, tetapi kunci master tidak valid

B5h - perintah dan kunci master tidak valid

E0h - perintah tidak valid

FXH - kesalahan dalam pemeriksaan mandiri:

X = 0 CPU salah

X = 1 SRAM salah

Keyboard X = 2 memiliki kesalahan hubung singkat

X = 3 kesalahan level serial

X = 4 kesalahan kartu CPU

X = 6 kegagalan kunci utama

X = 7 misc. Kesalahan

3.1 ambil nomor versi produk dan parameter lainnya.

Perintah: 02h + 01h + 30h + <BCC>

Return: 02h + <ln> + <st> + <data> + <BCC>. St mungkin 04H, 15h, e0h, F0H. F0H menunjukkan bahwa chip e2rom tidak diinstal.

Deskripsi: data = ver + Sn + rechang, di mana VER adalah nomor versi 16 byte (kode ASCII), 4 byte pertama (BCD) Sn adalah nomor seri produksi, 4 byte terakhir semuanya "00" (jika ada chip algoritma kriptografi, ini nomornya), dan rechang adalah waktu pengisian 2 byte (diperlukan dukungan perangkat keras).

3,2 program reset memeriksa diri, kunci tidak dihapus.

Perintah: 02h + 01h + 31h + <BCC> (02h + 02h + 31h + 38h + BCC dapat menginisialisasi ulang 8 kunci utama di keyboard menjadi 38 jam)

Deskripsi: setelah pemeriksaan sendiri keyboard, jika kunci master valid (16 kunci master diverifikasi oleh BCC), bel akan berdering satu kali, dan status pemeriksaan sendiri berada di St.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, e0h, FXH.

3,3 menginstal kunci master (kecuali untuk mode kartu Sam).

Perintah: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

Deskripsi: angka kunci utama m adalah 1 byte (00-0fh), dan 16 kunci utama TMK adalah 8/16/16 byte (masing-masing sesuai dengan mode DES, 3DES, dan chip). Jika nomor kunci master m adalah 1 byte (41-4fh), maka perlu didekripsi dan disimpan dengan kunci master asli dari nomor yang sama.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, E0. 04H menunjukkan bahwa kunci master telah dimuat.

3.4 pasang kunci kerja (kecuali untuk mode kartu Sam).

Perintah: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> ciphertext WP adalah 8 byte

Deskripsi: ciphertext kunci kerja WP adalah 8/16/24 byte (masing-masing sesuai dengan mode DES, 3DES, dan chip).

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Catatan: kunci kerja No. n (00-03h) digunakan untuk mengenkripsi WP kunci kerja dengan kunci master No. m (DES / 3DES). Setelah keyboard kata sandi didekripsi, area kunci kerja WP disimpan untuk perintah enkripsi dan dekripsi dari data keyboard berikut.

3,5 nomor kartu atau nomor akun terpasang (untuk enkripsi anxix9.8)

Perintah: 02h + 0dh + 34h + <card-no> + <BCC>

Deskripsi: nomor kartu atau kartu akun-no adalah kode numerik ASCII 12 byte.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, C4H, d5h, e0h.

3,6 mulai enkripsi keyboard kata sandi

Perintah: 02j + 06j + 35j + <pin-l + <disp-md> + <jm-md> + <ts-md> + <timeout> + <BCC>

Deskripsi: tabel berikut

Fungsi: nyalakan keyboard secara otomatis, dan izinkan input tombol setelah diminta. Saat input, diperlukan untuk menilai panjang kata sandi input dibandingkan dengan pin-l, jika kurang dari pin-l

Tetapi jika ada kunci konfirmasi, atau pin-l tidak perlu kunci konfirmasi, perlu ditambah dengan 00 / FFH ke kelipatan bilangan bulat 8 byte. Menurut mode enkripsi, apakah pengoperasian kartu-no dan informasi identitas pin diperlukan (sesuai dengan ansix9.8 atau ISO 9564 atau ibm3624 selama operasi pin block), maka operasi enkripsi kata sandi dilakukan, dan akhirnya data yang dikembalikan disimpan dalam buffer sampai perintah kata sandi diperoleh. Jika Anda keluar setelah batas waktu, tidak akan ada teks sandi di negara yang dikembalikan saja.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Enkripsi data 3,7 (kecuali untuk mode kartu Sam).

Perintah: 02h + 09 + 36h + <string> + <BCC>

Deskripsi: mengenkripsi string plaintext 8-byte dengan kunci kerja saat ini (DES / 3DES). Lakukan enkripsi kata sandi dan kembalikan data ciphertext.

Return: 02h + 09h + <st> + <string ciphertext> + <BCC> St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,8 dekripsi data (kecuali untuk mode kartu Sam).

Perintah: 02h + 9 + 37h + <string ciphertext> + <BCC>

Deskripsi: mendekripsi string ciphertext 8-byte dengan kunci kerja saat ini (DES / 3DES). Lakukan operasi dekripsi kata sandi dan kembalikan data teks yang jelas.

Return: 02h + 09h + <st> + <string teks biasa> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.9 mengambil string nomor seri produk

Perintah: 02h + 01h + 38h + <BCC>

Return: 02h + 09h + <st> + <string nomor seri> + <BCC>. St mungkin 04H, 15h, e0h.

Catatan: string nomor urut adalah 8 byte. Ada satu byte untuk tahun (dua bit untuk kode BCD), satu byte untuk bulan (dua bit untuk kode BCD), dan dua byte untuk nomor seri produksi (empat bit untuk kode BCD). Empat byte terakhir adalah empat jam ketika tidak ada chip algoritma cipher.

3.10 senar tampilan

Perintah: 02h + <ln> + 39H + <string> + <BCC>.

Deskripsi: tidak didukung.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, e0h.

Catatan: kode karakter Cina dikodekan sesuai dengan font keyboard kata sandi, dan nomor karakter harus ditampilkan oleh keyboard kata sandi. Jika tidak ada bagian string dari tabel membersihkan tampilan.

3.11 Operasi Data Mac (kecuali mode kartu Sam)

Perintah: 02h + 09h + 41h + <string> + <BCC>

Deskripsi: gunakan kunci kerja MAC saat ini (DES / 3DES) untuk menghitung string plaintext 8-byte. Mengembalikan data string MAC.

Return: 02h + 09h + st + <MAC string> + <BCC> St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3.12 mengakses kata sandi di keyboard (kecuali untuk mode kartu Sam)

Perintah: 02h + 01h + 42h + <BCC>

Deskripsi: mengembalikan ciphertext yang sebelumnya dienkripsi dalam buffer, dan mematikan status kata sandi untuk memulihkan keadaan semula.

Return: 02h + 0eh + <st> + <ciphertext> + <CN> + <Sn> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

Catatan: cn adalah nomor urutan operasi 1-byte, dengan satu kata sandi ditambahkan untuk setiap operasi. SN adalah nomor seri unik dari chip cipher 4-byte. Kode pin hanya memungkinkan tombol angka 0-9, tombol hapus dan tombol konfirmasi. Kode pin tidak dapat digunakan untuk tombol fungsi lainnya, tetapi kode asli akan dikirim jika keyboard dibuka sebelum startup.

3.13 aktifkan kunci kerja (kecuali untuk mode kartu Sam).

Perintah: 02h + 03h + 43h + <m> + <n> + <BCC>

Deskripsi: mengaktifkan kunci utama No. m dengan kunci kerja No. n sebagai kunci kerja saat ini Kunci kerja saat ini ditentukan untuk semua operasi kata sandi di masa depan. Jika kunci master digunakan sebagai kunci kerja saat ini, hanya diperlukan parameter M (00-0fh), yang tidak ada hubungannya dengan n (00-03h). Lihat penjelasan perintah B.16.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, A4H, b5h, C4H, d5h, e0h.

3,14 mengirim kembali karakter

Perintah: 02h + 02h + 44h + <Chr> + <BCC>

Deskripsi: keyboard kata sandi akan segera mengembalikan karakter yang diterima.

Return: 02h + 02h + <st> + <Chr> + <BCC>. St mungkin 04H, 15h, C4H, d5h, E0. Chr mewakili karakter ASCII.

3,15 mengirim papan tombol dan suara tombol

Perintah: 02h + 02h + 45h + <CTL> + <BCC>

Deskripsi: menghidupkan / mematikan keyboard kata sandi, menghidupkan / mematikan kunci (BZ) suara. Ketika keyboard terbuka, begitu ada tombol tekan, itu akan secara aktif mengirimkan kode nilai kunci. Jika tombol (BZ) berbunyi juga, itu akan berbunyi ketika tombol ditekan. Ada juga pengaturan parameter komunikasi.

Return: 02h + 01h + <st> + <BCC>. St mungkin 04H, 15h, C4H, d5h, E0.
