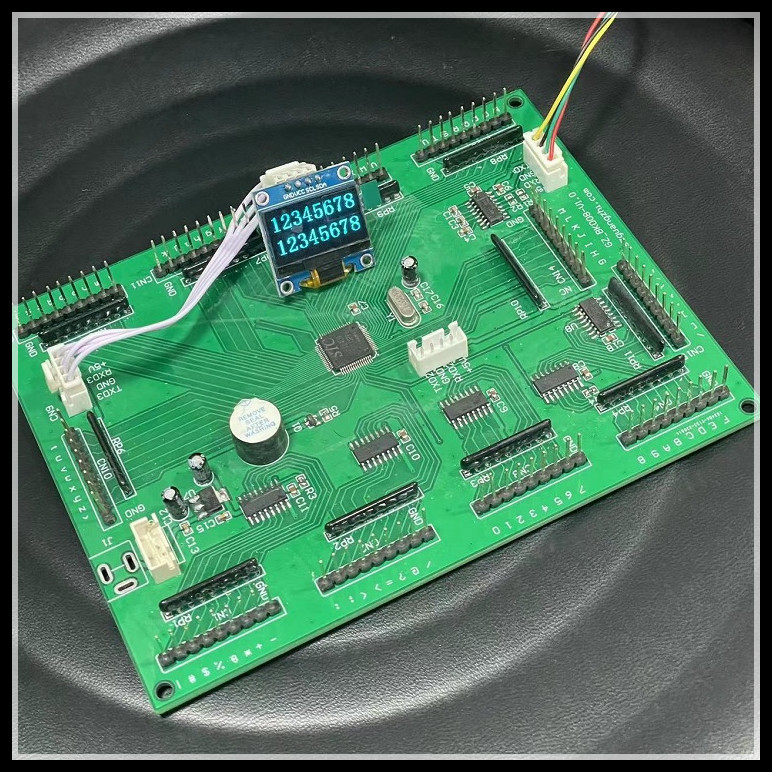

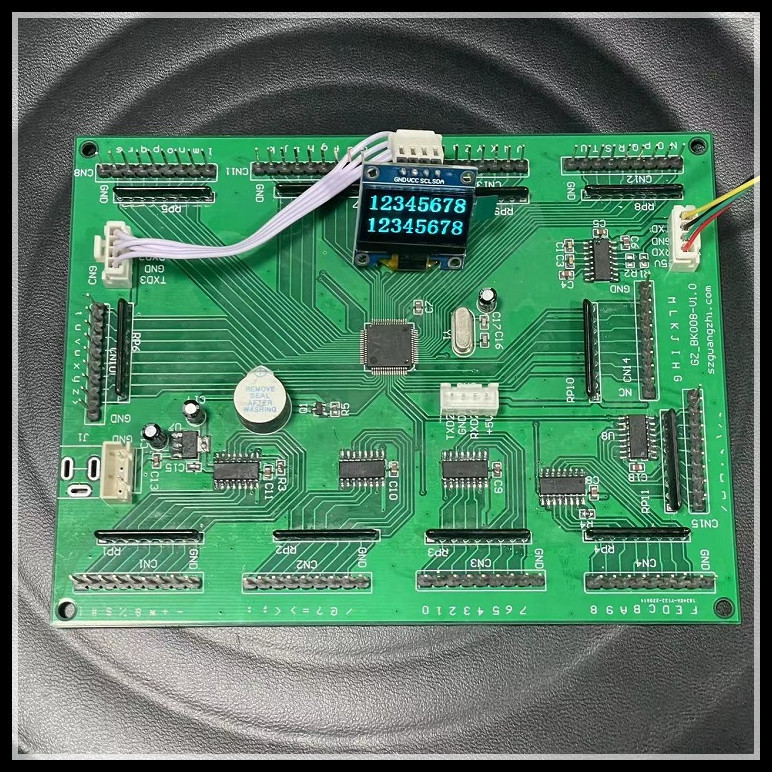

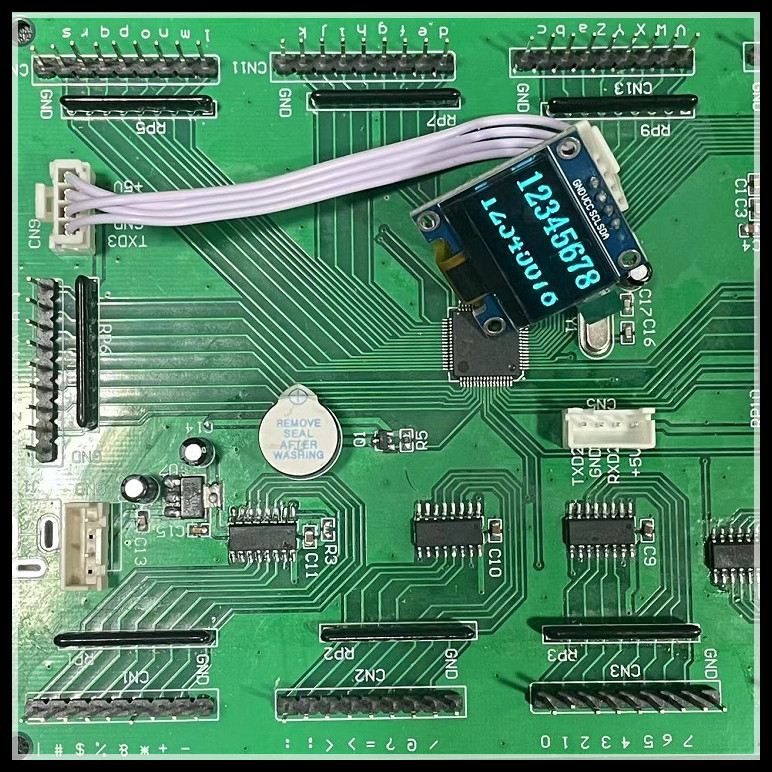

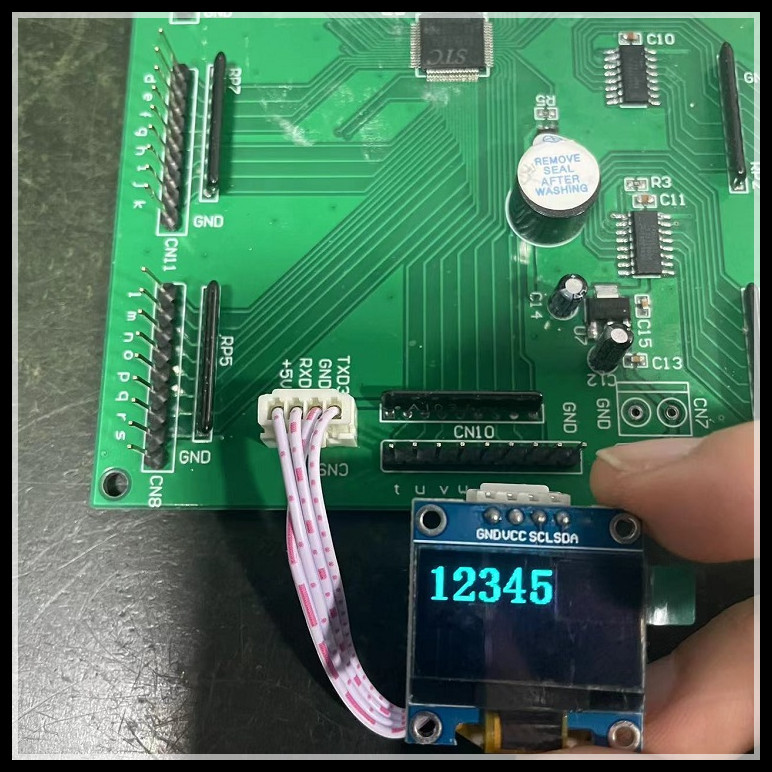

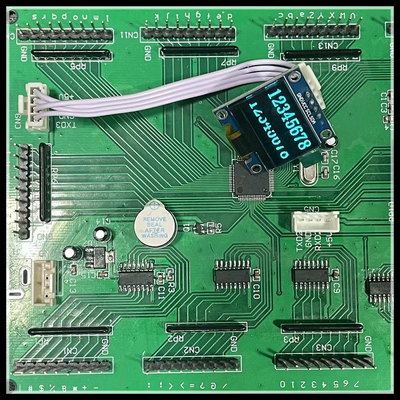

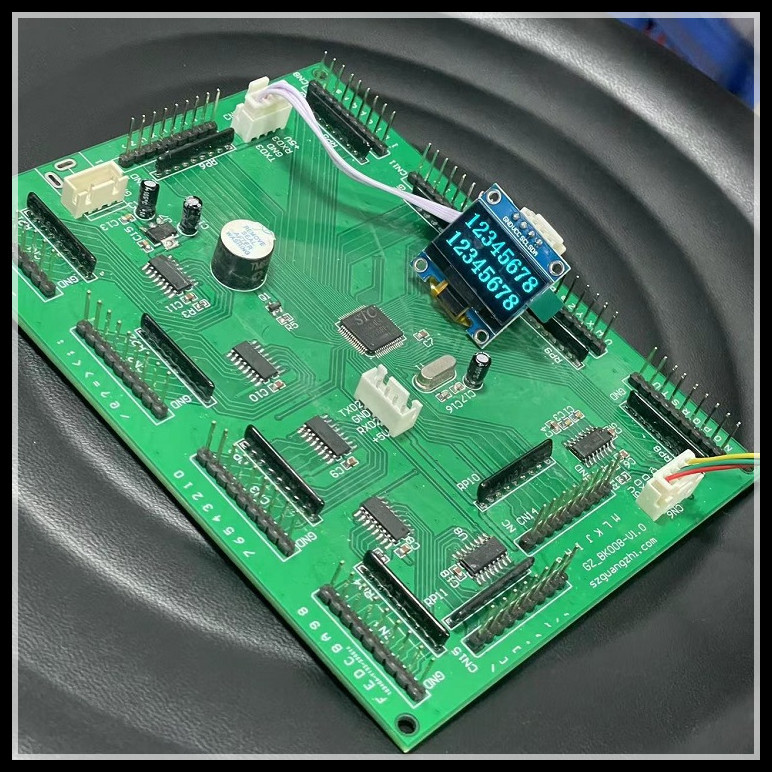

Nama papan utama: papan sirkuit dengan layar

Model papan kontrol: GZ-BK008-V1.0

Deskripsi Mainboard: Antarmuka adalah antarmuka R232, yang dapat dihubungkan ke 80 tombol eksternal, dan paling banyak dapat dihubungkan ke dua layar tampilan.Layar menampilkan 2 baris, dan ukuran font dapat disesuaikan.Saat layar menampilkan 2 baris, setiap baris memiliki maksimal 8 karakter, dan hanya bahasa Inggris dan angka yang ditampilkan;

Operasi tampilan layar mainboard:

1. Layar hanya menampilkan dua baris, dan setiap baris hanya menampilkan 8 karakter.Ketika lebih dari 8 karakter dimasukkan ke dalam kotak dialog, hanya 8 karakter pertama yang ditampilkan;jika ada kurang dari 8 karakter, spasi dapat digunakan sebagai gantinya.Jika karakter di setiap baris perlu dipusatkan, ganti dengan spasi;

2. Masukkan isi baris pertama layar: 1 ditambah konten yang diinginkan, misalnya: 112345678, layar menampilkan: 12345678

Masukkan isi baris kedua layar: 2 ditambah konten yang diinginkan, misalnya: 212345678, layar menampilkan: 12345678

Hapus konten baris pertama layar: langsung masukkan 1, pilih pengiriman manual, baris pertama layar akan langsung dihapus;

Hapus baris kedua konten layar: langsung masukkan 2, pilih pengiriman manual, lalu langsung hapus baris kedua layar;

Hapus semua isi layar: langsung masukkan 3, pilih pengiriman manual, dan layar akan langsung dihapus;

Protokol komunikasi papan utama:
