2636 2633 2634 2637 Chip Sirkuit Terpadu Untuk Mouse Berkabel

Nama chip: Chip mouse optik
Model chip mouse: GZ-P001-KA2B
Deskripsi produk chip mouse berkabel: KA2.B adalah chip mouse optik yang sangat terintegrasi dengan antarmuka USB, menggunakan teknologi manufaktur yang lebih maju dan sensitivitas yang lebih baik.Itu dapat menggantikan 2636, 2633, 2634 dan 2637 chip.
Aplikasi produk: mouse optik USB kabel;

Diagram tata letak pin chip

Pengaturan DPI chip mouse: Pin DPI, digunakan untuk mengatur nilai DPI, berikut ini dibagi menjadi tiga situasi untuk memperkenalkan penggunaan pin DPI.
Pengaturan 1200 DPI: status ini adalah status default, metode resistor pull-up internal digunakan, atau resistor pull-up 51K ohm eksternal dapat dihubungkan.Ketika IC dihidupkan, periksa status pin ini dan temukan bahwa tidak ada level eksternal yang terhubung atau resistor pull-up 51K ohm eksternal terhubung, atur DPI internal ke 1200. Diagram rangkaian aplikasi tipikal, seperti yang ditunjukkan pada gambar di bawah ini Tampilkan:

Fitur utama chip mouse berkabel:
1. Antarmuka USB, antarmuka PS2
2. Catu daya 5V tunggal
3. Kompatibel dengan mouse Microsoft IntelliMouse 3D.Mendukung sistem operasi Microsoft Windows Vista, XP, 2000, ME dan 98
4. Sesuai dengan Microsoft WHQL dan USB-IF
5. Dukungan tombol: kiri, tengah, kanan;mendukung pengaturan DPI encoder sumbu Z mekanis: 800/1200 dapat diatur secara tetap
6. DPI, Anda juga dapat beralih secara dinamis antara 400, 800, 1200, 1600
7. Dengan mode tidur dan fungsi bangun otomatis
8. Sirkuit manajemen daya bawaan;
9. Sirkuit penggerak LED bawaan
10. Tidak ada desain osilator kristal eksternal
11. Integrasi tinggi, beberapa komponen eksternal
12. Mematuhi arahan ROHS
13. Paket DIP12

Parameter listrik mouse nirkabel:

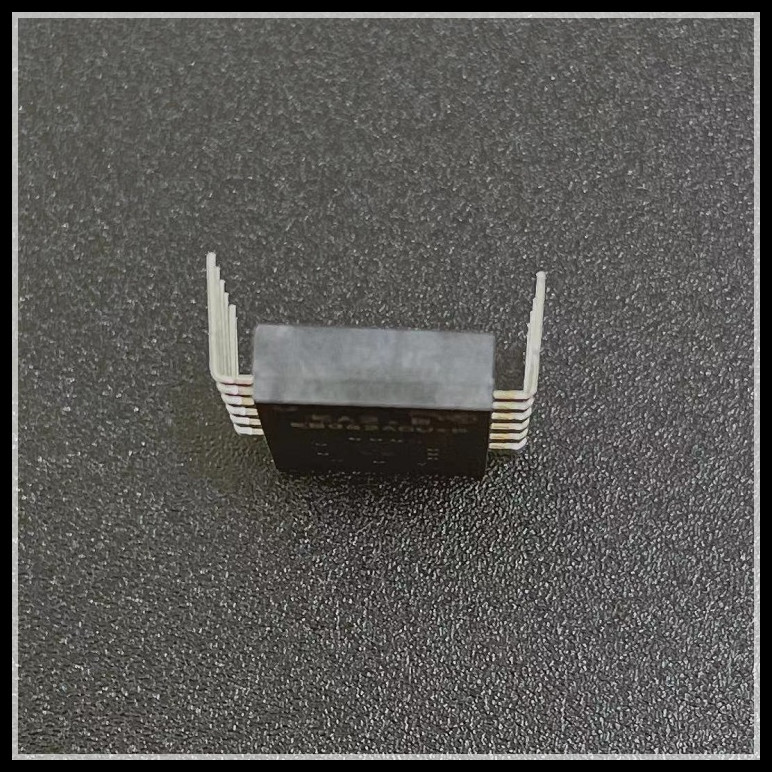

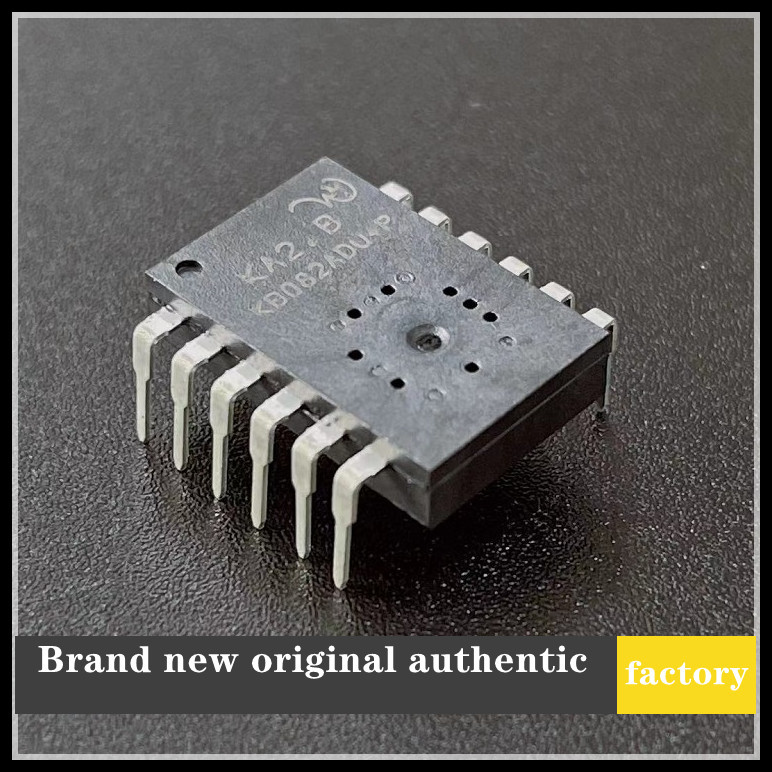

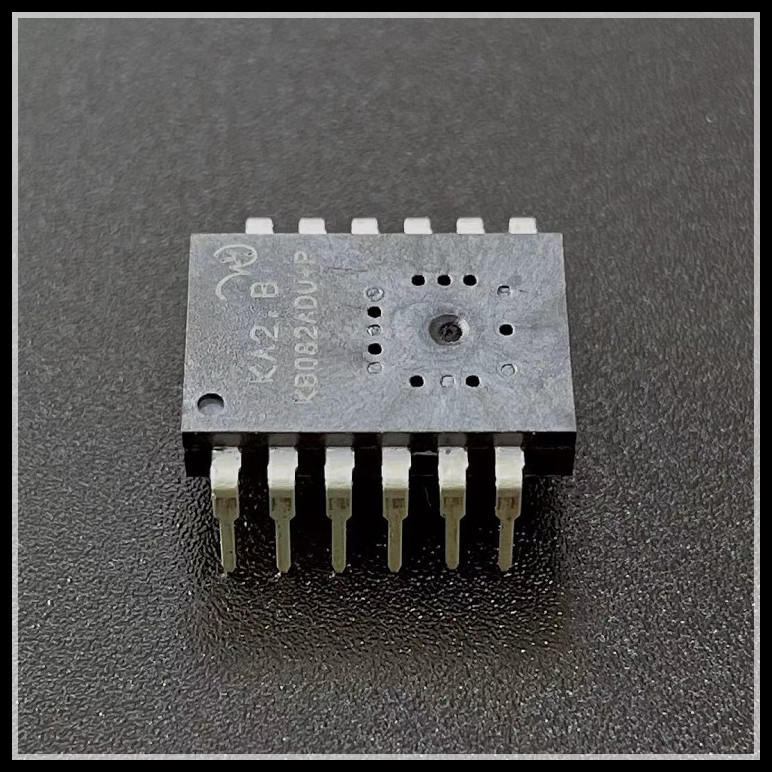

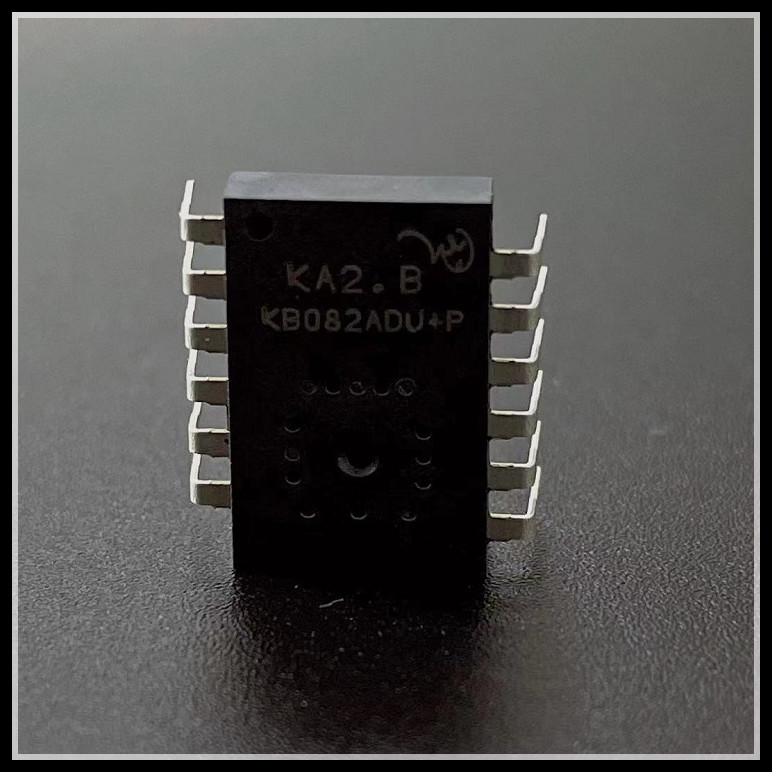

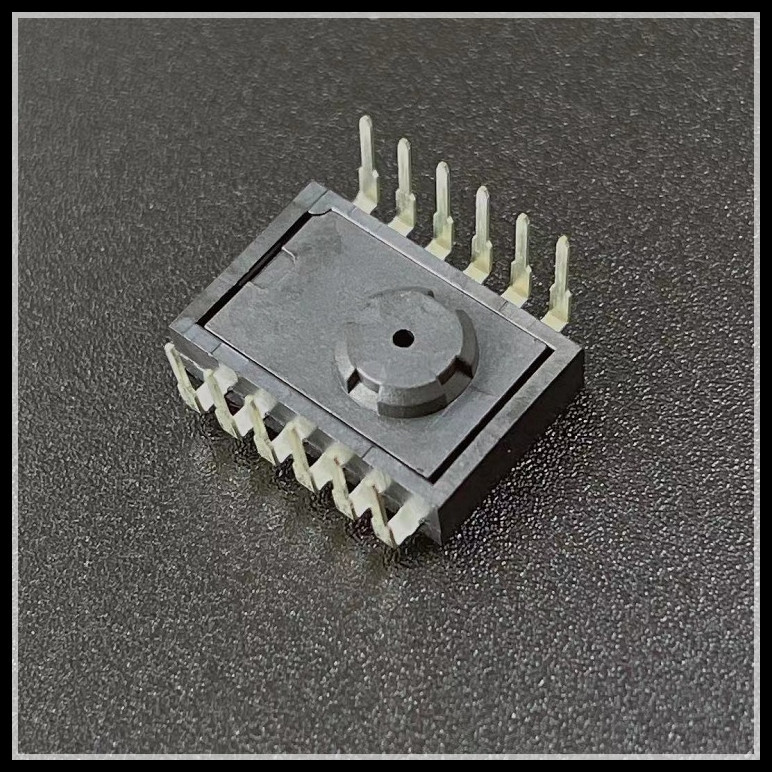

Presentasi gambar produk:
