Antarmuka USB Chip Mouse Nirkabel Kabel Terintegrasi Untuk Model 2636 263333

2636 2633 2634 2637 Chip Sirkuit Terpadu Untuk Mouse Berkabel

Nama chip: Chip mouse optik
Model chip mouse: GZ-P001-KA3.B
Deskripsi produk chip mouse berkabel: KA3.B adalah chip mouse optik yang sangat terintegrasi dengan antarmuka USB yang mengadopsi teknologi manufaktur yang lebih maju dan kemampuan fotosensitif yang lebih baik.
Fitur utama:
● Antarmuka USB
● Catu daya 5V tunggal
● Kompatibel dengan mouse Microsoft IntelliMouse 3D.
● Mendukung sistem operasi Microsoft Windows 7, 8, 10, XP, 2000, ME dan 98
● Patuhi Microsoft WHQL dan USB-IF
● Dukungan tombol: kiri, tengah, kanan;mendukung encoder sumbu Z mekanis
● Pengaturan DPI: 800/1200 DPI dapat diatur secara tetap, defaultnya adalah 1200
● Sirkuit manajemen daya bawaan
● Sirkuit penggerak LED bawaan
● Resistor pembatas arus LED bawaan
● Integrasi tinggi, sedikit komponen eksternal
● Patuhi Petunjuk ROHS
● Paket DIP12

Diagram tata letak pin chip

Pengaturan DPI chip mouse: Pin DPI, digunakan untuk mengatur nilai DPI, berikut ini dibagi menjadi tiga situasi untuk memperkenalkan penggunaan pin DPI.
Pengaturan 1200 DPI: status ini adalah status default, metode resistor pull-up internal digunakan, atau resistor pull-up 51K ohm eksternal dapat dihubungkan.Ketika IC dihidupkan, periksa status pin ini dan temukan bahwa tidak ada level eksternal yang terhubung atau resistor pull-up 51K ohm eksternal terhubung, atur DPI internal ke 1200. Diagram rangkaian aplikasi tipikal, seperti yang ditunjukkan pada gambar di bawah ini Tampilkan:

Fitur utama chip mouse berkabel:
1. Antarmuka USB, antarmuka PS2
2. Catu daya 5V tunggal
3. Kompatibel dengan mouse Microsoft IntelliMouse 3D.Mendukung sistem operasi Microsoft Windows Vista, XP, 2000, ME dan 98
4. Sesuai dengan Microsoft WHQL dan USB-IF
5. Dukungan tombol: kiri, tengah, kanan;mendukung pengaturan DPI encoder sumbu Z mekanis: 800/1200 dapat diatur secara tetap
6. DPI, Anda juga dapat beralih secara dinamis antara 400, 800, 1200, 1600
7. Dengan mode tidur dan fungsi bangun otomatis
8. Sirkuit manajemen daya bawaan;
9. Sirkuit penggerak LED bawaan
10. Tidak ada desain osilator kristal eksternal
11. Integrasi tinggi, beberapa komponen eksternal
12. Mematuhi arahan ROHS
13. Paket DIP12

Parameter listrik mouse nirkabel:

Deskripsi:
1: Selama proses tata letak PCB mouse, jarak antara pin ground IC dan ground kapasitor harus sesingkat mungkin, dan kabel ground harus setebal mungkin
2: Dalam aplikasi DPI, selama peralihan dinamis, ujung tombol yang lain diarde dan tidak dapat dihubungkan ke catu daya 5V

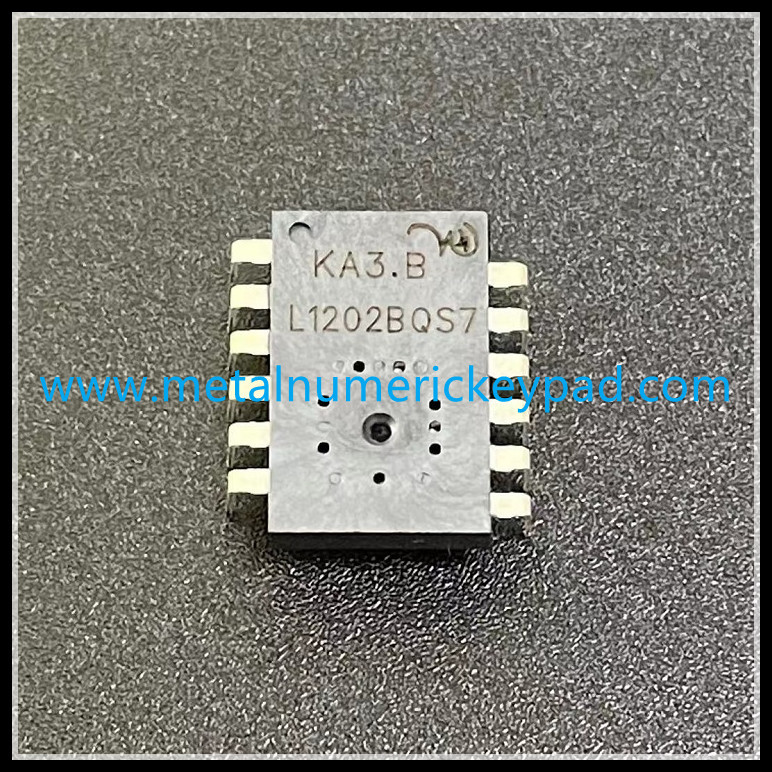

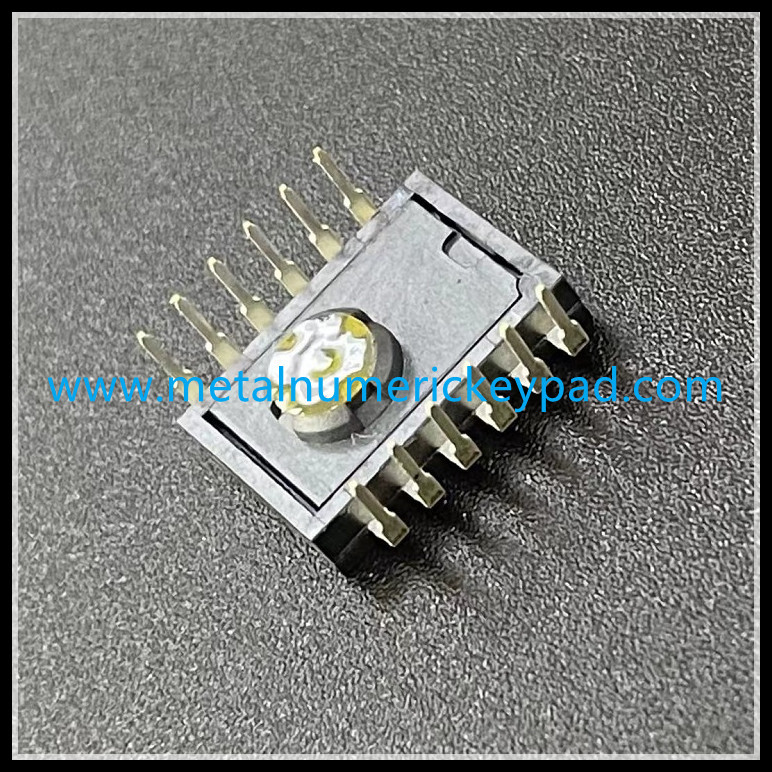

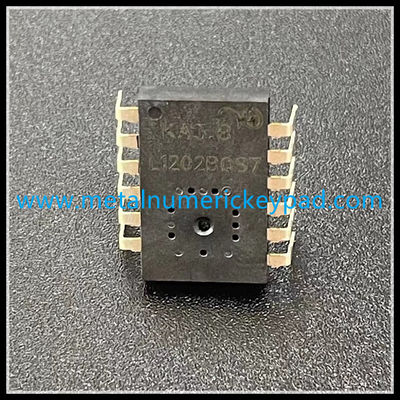

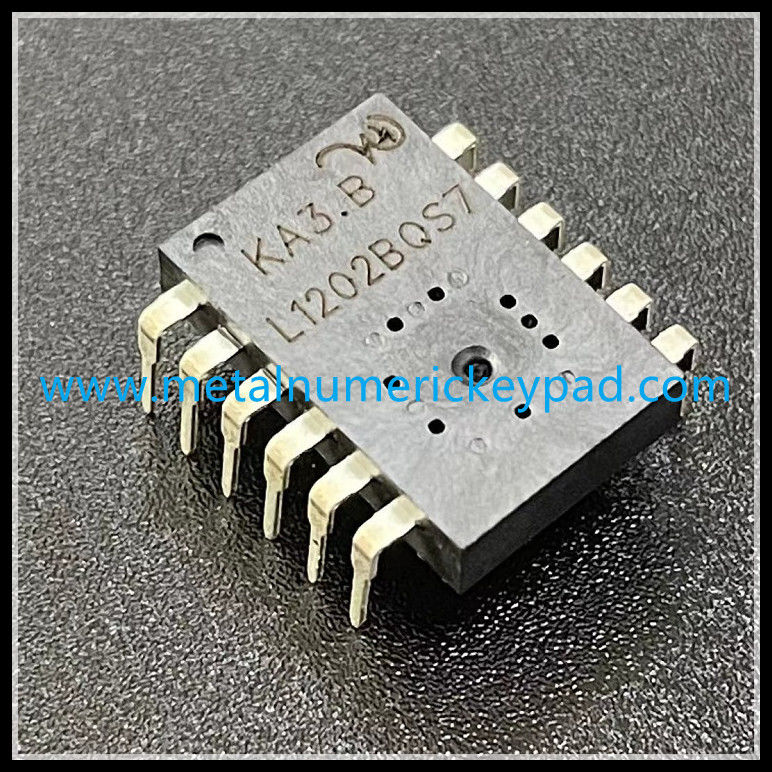

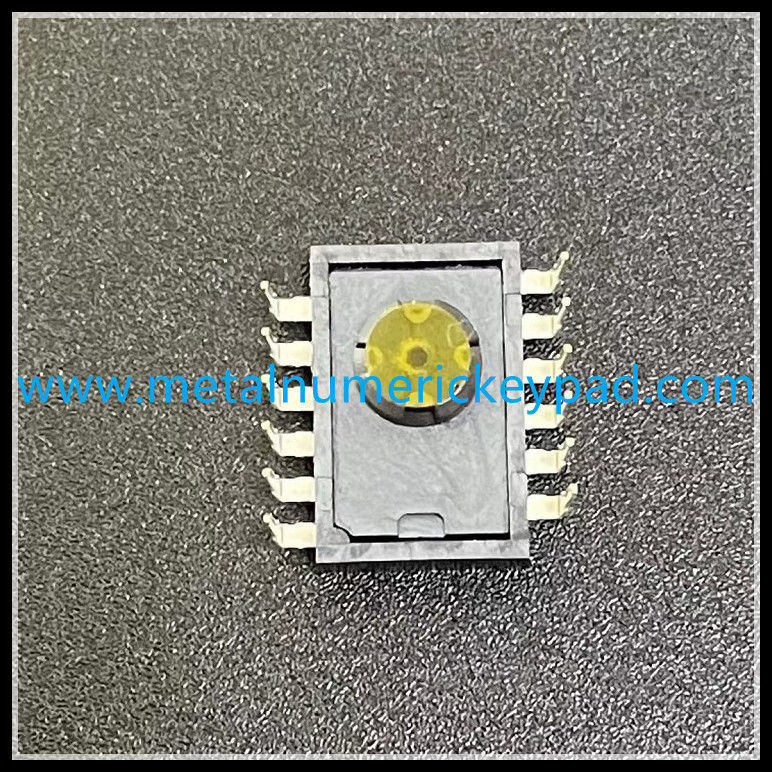

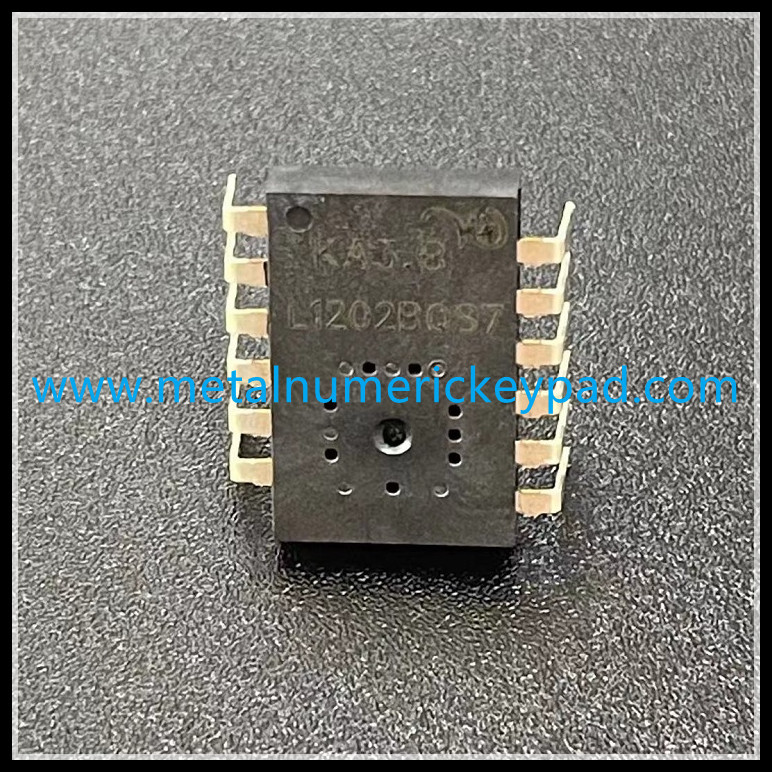

Presentasi gambar produk:
