Chip Mouse Nirkabel Berkabel Antarmuka USB Chip Mouse Optik IC Terintegrasi

Nama chip: Chip mouse optik
Model chip mouse: GZ-P001-1622

Fungsi pin:
Fungsi pinout dari chip adalah sebagai berikut:
D+, D-: Jalur data diferensial dari antarmuka USB.Ketika antarmuka USB tidak digunakan, D+ ditarik tinggi dan D- terhubung rendah.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Mousse Warrior 20 V, Mousse Warrior 24 Wheel): Jalur antarmuka mouse PS/2, terhubung ke antarmuka host.PS2CLK dapat digunakan sebagai output dari port serial, terhubung ke chip driver RS232 untuk menggerakkan jalur TXD mouse serial.Saat tidak digunakan, itu harus ditangguhkan (ditarik secara internal).
PS2CLK, PS2Data (MouseWarrior24 EyeII): Garis antarmuka mouse PS/2, terhubung ke antarmuka host.Saat tidak digunakan, itu harus ditangguhkan (ditarik secara internal).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): Input sinyal RTS serial memerlukan sirkuit bantu eksternal.Ketika pin ditarik rendah, transmisi data port serial dihentikan, dan chip direset ketika berubah dari rendah ke tinggi.Pin ini harus ditarik rendah saat port serial tidak digunakan.
ADB: Jalur data antarmuka ADB, harus dibiarkan mengambang saat tidak digunakan (pull-up internal).
Utara, Tenang, Timur, Barat (MouseWarrior 20 V): Hubungkan dengan sensor Intellink Electronics VersaPointTM.Ketika gaya eksternal maksimum bekerja pada sensor, resistor harus dihubungkan ke pin ini untuk digunakan dalam sirkuit integrasi ganda untuk melepaskan kapasitor (lihat contoh pengantar untuk detailnya).
X1, X2, Y1, Y2 (MouseWarrior20 O, MouseWarrior24 Wheel): Pengkodean integral optik atau input sinyal dari bagian mekanis mouse, tepi jatuh X1 sebelum tepi jatuh X2 berarti pergeseran ke kanan, tepi jatuh Y1 sebelum tepi jatuh Y2.Konverter fotolistrik harus memiliki resistor pull-down atau menggunakan fotodetektor pemicu Schmitt.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Pin ini dapat langsung dihubungkan ke pin yang sesuai dari sensor ADNS2051 (pull-up internal).
Z1/Bawah, Z2/Atas (Roda MuseWarrior24, MouseWarrior24 EyeII): Masukan kode integral optik dengan menggeser roda gulir atau tombol.Fungsi ini dapat diaktifkan melalui pin Tombol.Tepi jatuh Z1 mendahului tepi jatuh Z2, yang berarti meluncur ke atas.Itu ditarik ke atas secara internal oleh resistor, dan konverter atau tombol fotolistrik harus ditarik ke bawah ke ground.
Tombol (Muse Warrior 24 Wheel, Mousse Warrior 24 Eye II): Saat menggunakan fungsi scroll wheel, pin ini melayang.Saat menggunakan tombol untuk menghasilkan fungsi geser, pin ini dibumikan, dan tombol geser terhubung ke pin Z1/Bawah, Z2/Atas (pull-up internal).
En (MuseWarrior20 O, MouseWarrior24Wheel): Sinyal pengaktifan LED dari encoder integral optik.Output open-drain, yang dapat menyerap arus 24mA, membutuhkan resistor eksternal.
En (MouseWarrior24 EyeII): Sinyal pengaktifan daya HDNS2000 (chip sensor optik).Keluaran saluran terbuka, yang ditarik secara internal oleh resistor, membutuhkan rangkaian tambahan eksternal.
Kiri, Kanan, Tengah: Input tombol kiri, kanan dan tengah mouse.Untuk pull-up internal, sinyal input harus dekat dengan ground.
4 (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Masukkan tombol mouse ke-4.Untuk pull-up internal, sinyal input harus dekat dengan ground.
5 (MouseWarrior24 EyeII): Masukkan tombol mouse ke-5.Untuk pull-up internal, sinyal input harus dekat dengan ground.
CExt: Saat USB disuspend untuk memeriksa kondisi wake-up, pin ini digunakan untuk membangunkan prosesor secara berkala.Sirkuit RC eksternal diperlukan.
Tarik ke GND: Pin ini digunakan untuk membumikan produk akhir MouseWarrior.
XOut, XIn: Osilator keramik 6MHz eksternal (osilator kuarsa dapat menyebabkan ketidakstabilan), tidak diperlukan perangkat tambahan lainnya.Sinyal clock 6MHz eksternal juga dapat dimasukkan ke pin XIn, dan pin XOut harus dibiarkan mengambang.
GD: tanah listrik.
Vcc: Kutub positif dari catu daya.
Gambar 2
Karakteristik kerja dan deskripsi antarmuka:
Chip MouseWarrior melakukan serangkaian operasi reset saat dihidupkan.Ketika daya baru saja dihidupkan, semua pull-up internal dinonaktifkan, dan diaktifkan selama operasi reset.Setelah inisialisasi selesai, MousseWarrior mendeteksi antarmuka mouse mana yang aktif.Jika tidak ada antarmuka aktif yang terdeteksi dalam 5 detik, MousseWarrior menggunakan mode antarmuka PS/2 secara default.
Saat menggunakan mode antarmuka serial universal USB, MouseWarrior digunakan sebagai perangkat antarmuka manusia-mesin (HID) standar, kompatibel dengan driver standar, dan kode negaranya adalah 0. MouseWarrior 20 O mendefinisikan 3 tombol mouse, Mouse Warrior 20V mendefinisikan 4 tombol mouse , Mouse Warrior 24 Wheel dan Mouse Warrior 24 Eye II mendefinisikan 4 tombol mouse dan roda gulir.
Saat menggunakan mode antarmuka PS/2, perangkat MouseWarrior ditandai sebagai 0, yang menentukan tombol kiri, tengah, dan kanan agar kompatibel dengan drive standar sistem.MouseWarrior 24 Wheel dan Mouse Warrior 24 EyeII kompatibel dengan peralatan antarmuka PS/2 dari protokol Microsoft Internet Explorer TM.Nomor perangkat mereka dapat didefinisikan sebagai 3-dengan perangkat roda gulir terpasang, atau sebagai 4-dengan tombol keempat terpasang.
Karena ADC (Apple Computer Desktop Bus Apple Desktop Bus) dan mouse serial saat ini jarang digunakan di China, hal tersebut tidak akan diulang di sini.Mereka yang tertarik dapat merujuk ke literatur yang relevan.
Sirkuit aplikasi:
Gambar 2 menunjukkan rangkaian mouse yang dirancang dengan MouseWarrior 20 V, dan rangkaian antarmuka sensor ditandai pada gambar.Sirkuit ini mendukung antarmuka USB, ADC, PS/2 dan serial.Pembaca dapat memilih sesuai dengan kebutuhan mereka, dan pengguna akhir juga dapat memilih antarmuka yang sesuai.

Parameter listrik mouse nirkabel:

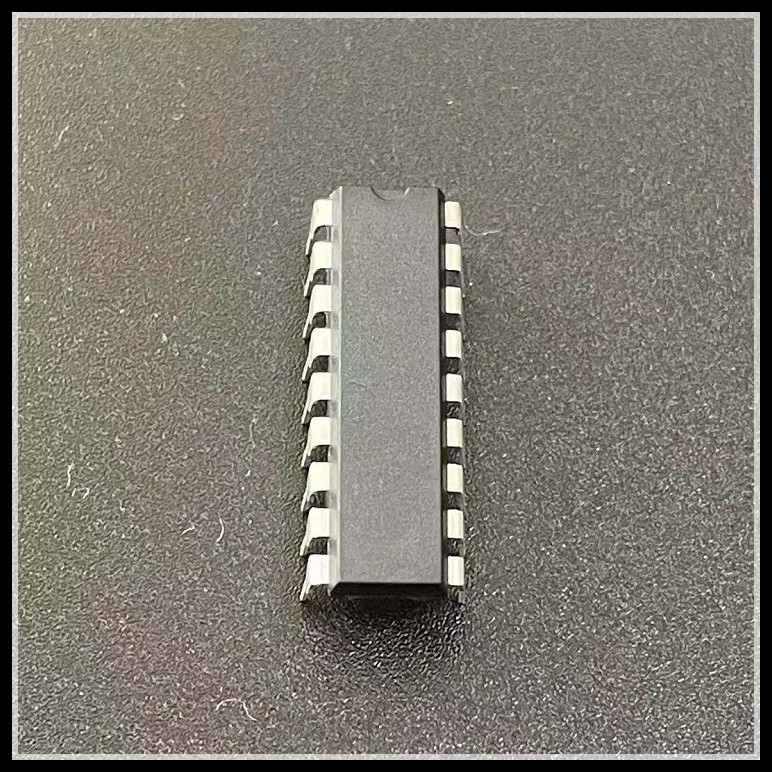

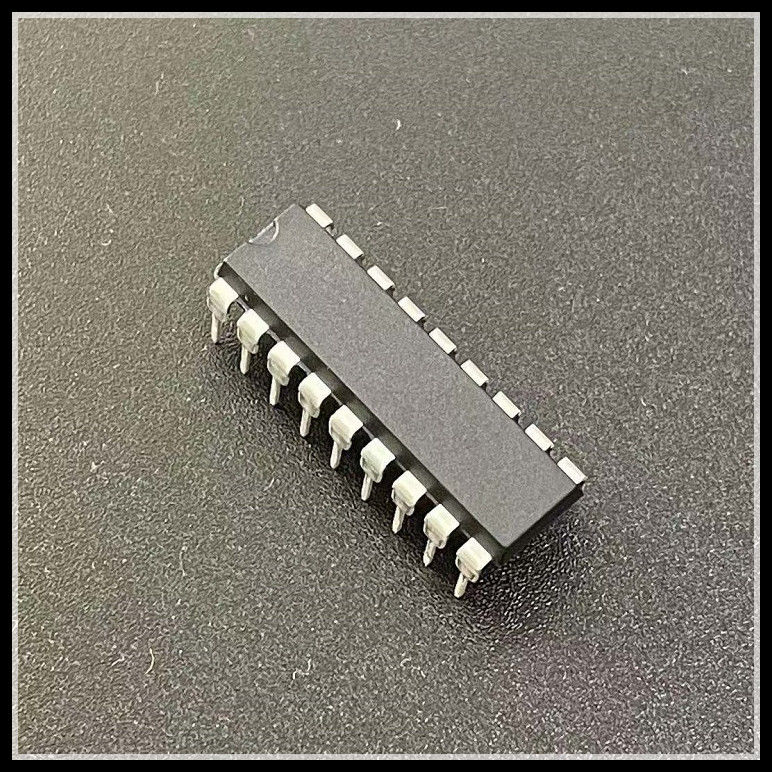

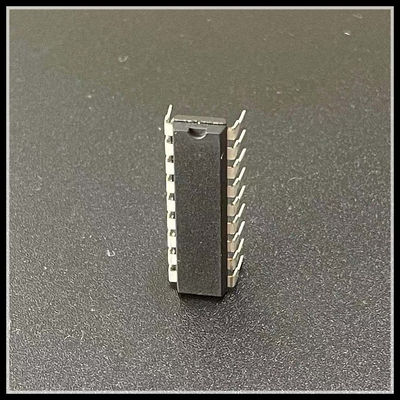

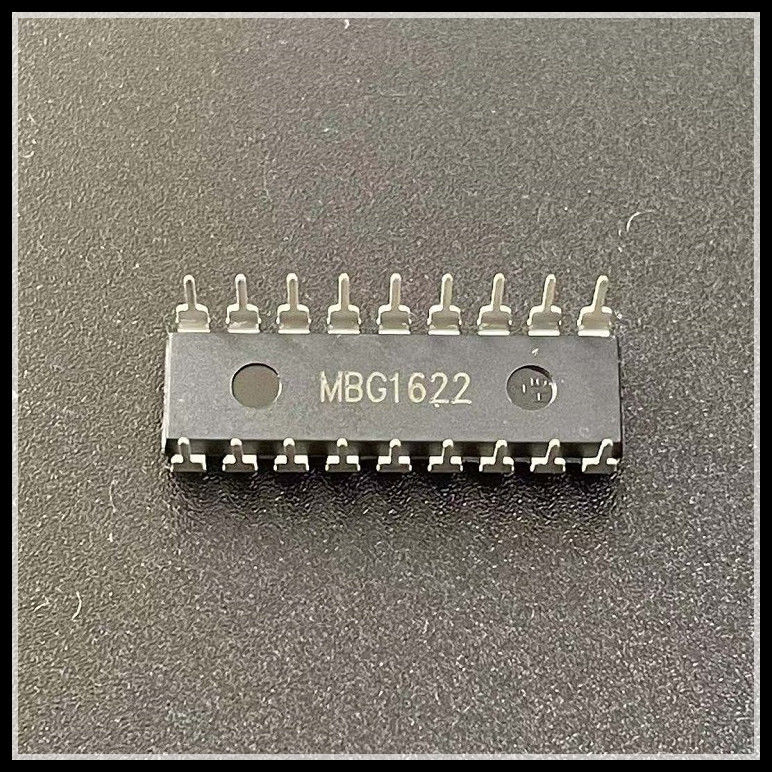

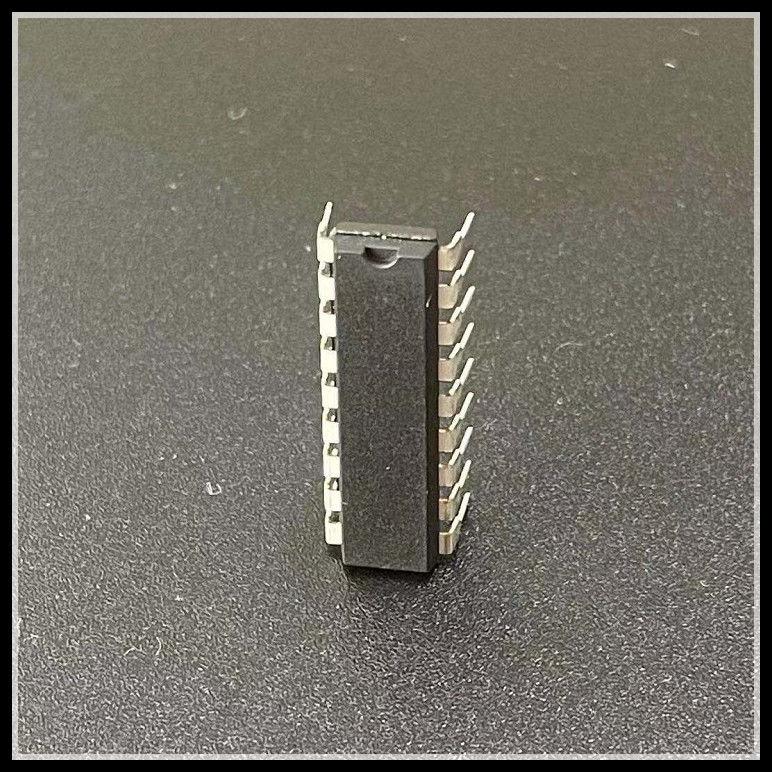

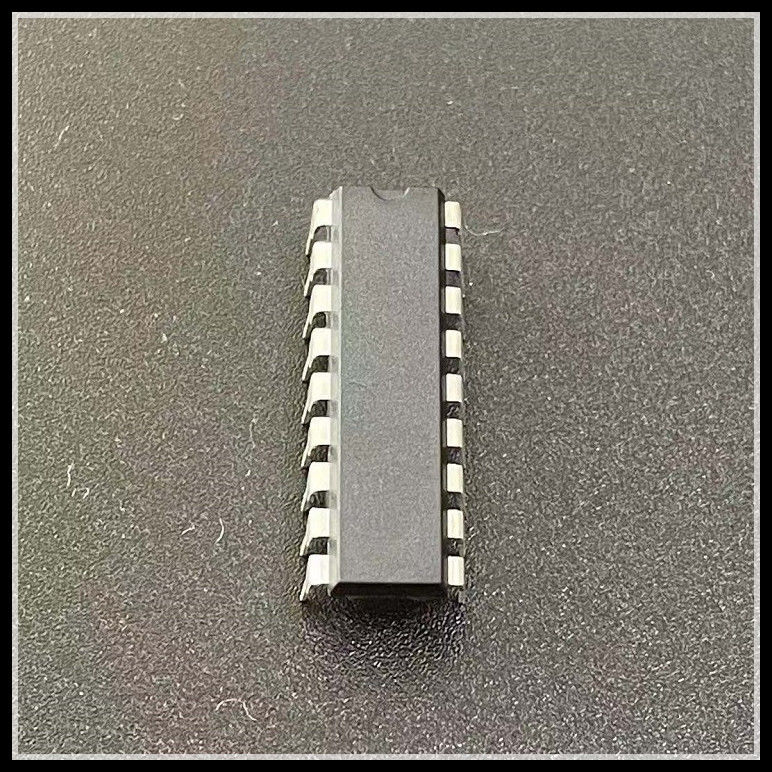

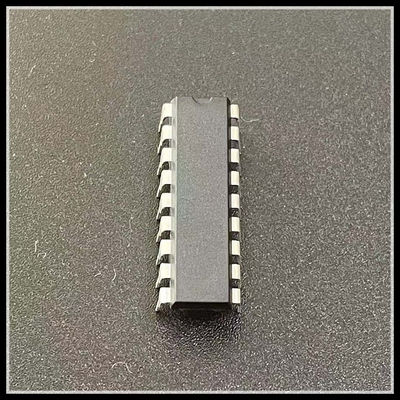

Presentasi gambar produk:
