Antarmuka Ps2 IC Terintegrasi Chip Mouse Nirkabel Sertifikat ROHS

Chip Mouse Nirkabel Berkabel Antarmuka USB Chip Mouse Optik IC Terintegrasi

Nama chip: Chip mouse optik
Model chip mouse: GZ-P001-STC

Deskripsi fungsi
Penghitung waktu/penghitung
Chip keyboard menyediakan tiga timer/counter 16-bit T0, T1, T2.Masing-masing dapat digunakan sebagai penghitung umum.Ketika T0/T1/T2 digunakan sebagai timer, satuan waktu yang digunakan untuk memicu timer adalah siklus mesin.Siklus mesin sama dengan 12 atau 6 siklus osilasi, tergantung pada apakah pengguna mengonfigurasi chip dalam mode 12T atau mode 6T.Ketika T0/T1/T2 digunakan sebagai penghitung, peristiwa penghitungan adalah pin yang sesuai dari T0/T1/T2 Perubahan level tinggi ke rendah". Dalam mode ini, chip mengambil sampel pin T0/T1/T2 setiap siklus mesin. Setelah hasil dari 1 sampai 0, chip menghitung 1 ke counter.Perlu dicatat bahwa ketika beroperasi sebagai counter, lebar pulsa tinggi atau pulsa rendah dari pin T0/T1/T2 harus lebih besar dari satu. siklus mesin. Ada dua register khusus untuk mengkonfigurasi T0 dan T1. Mereka adalah TMOD, TCON memiliki dua register khusus untuk mengkonfigurasi T2. Mereka adalah T2MOD, T2CON
Port serial (UART)
Port serial chip mouse adalah dupleks, dapat mengirim dan menerima data secara bersamaan.Data yang dikirim dan diterima berbagi SBUF register khusus yang sama.Sebenarnya ada dua register SBUF di dalam chip, satu untuk mengirim dan satu untuk menerima.Port serial dapat bekerja dalam 4 mode berbeda.
Modus 0
Biasanya, mode ini murni digunakan untuk memperluas port I/O chip.Dalam mode ini, baik penerimaan dan pengiriman data melewati pin RXD, dan TXD mengeluarkan shift clock yang sinkron.Apa yang dikirim atau diterima adalah data 8-bit, dengan bit terendah terlebih dahulu, dan baud rate-nya ditetapkan pada 1/12 jam MCU.
Modus 1
Kirim melalui pin TXD atau terima bingkai data 10-bit melalui pin RXD.Bingkai data mencakup 1 bit awal (0), 8 bit data, dan 1 bit stop (1).Setelah penerimaan selesai, bit stop disimpan di RB8 dari SCON.Laju baud (mode 1) = 2SMOD X (laju luapan T1) /32 atau = laju luapan T2 /16
Modus 2
Kirim melalui pin TXD atau terima bingkai data 11-bit pada pin RXD.Bingkai data mencakup 1 bit awal (0), 8 bit data, 1 bit ke-9 yang dapat diprogram, dan 1 bit stop (1).Saat mengirim, bit ke-9 berasal dari TB8 dari SCON.Saat menerima, digit ke-9 akan disimpan di TB8 SCON.Baud rate bisa 1/32 atau 1/64 frekuensi clock;kecepatan baud (mode 2) = 2SMOD X OSC/64
Modus 3
Mode 3 sama kecuali bahwa baud rate berbeda dari Mode 2. Baud rate (mode 3) = 2SMOD X (T1 overflow rate) /32 atau = T2 overflow rate /16 Untuk semua mode, penulisan ke SBUF akan mulai dikirim.Untuk mode 0, jika RI=0 dan REN=1, penerimaan dimulai.Untuk mode lain, jika REN=1 dan bit awal diperkenalkan, yaitu, jika ada tepi jatuh, penerimaan dimulai.
Mode matikan
Pengguna mengatur PCON.1 untuk membuat chip masuk ke mode power-down.Dalam mode power-down, jam chip dihentikan.RAM internal dan SFR chip tetap tidak berubah.Metode wake-up dapat berupa reset perangkat keras atau /INT0, /ITN1, /INT2 dan /INT3 interupsi eksternal.Ketika perangkat keras diatur ulang, perhatikan setidaknya menjaga pin RESET tinggi selama lebih dari 10 ms untuk menstabilkan jam.Program mulai dijalankan dari alamat 0x0000.Jika itu adalah pengaktifan interupsi eksternal, program akan melompat ke vektor interupsi dan melakukan pemrosesan interupsi.Untuk menggunakan interupsi eksternal untuk membangunkan, interupsi eksternal harus diatur dengan benar sebelum memasuki mode power-down.

Status pin dalam mode IDLE dan mode matikan:

Parameter listrik mouse nirkabel:

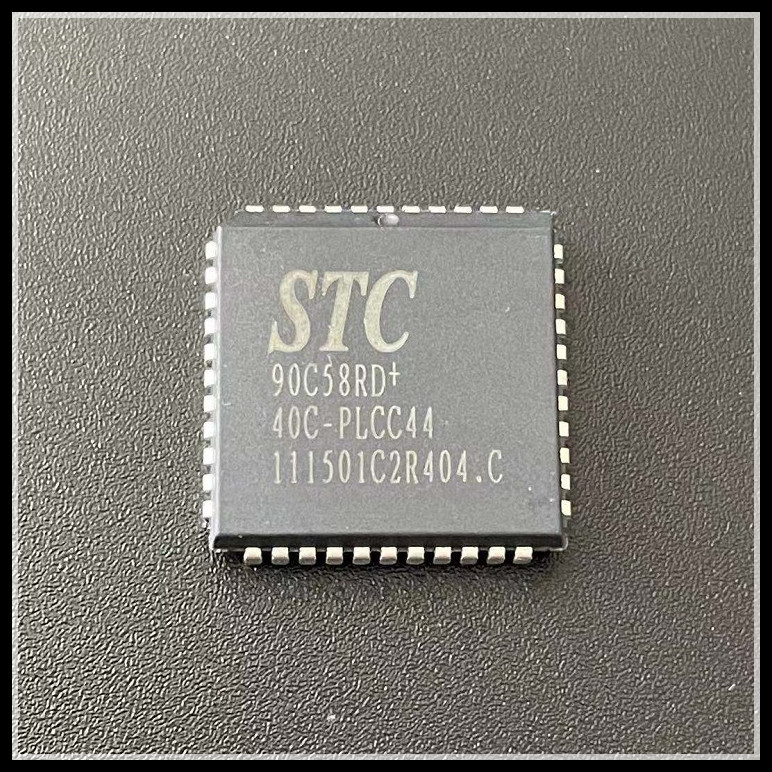

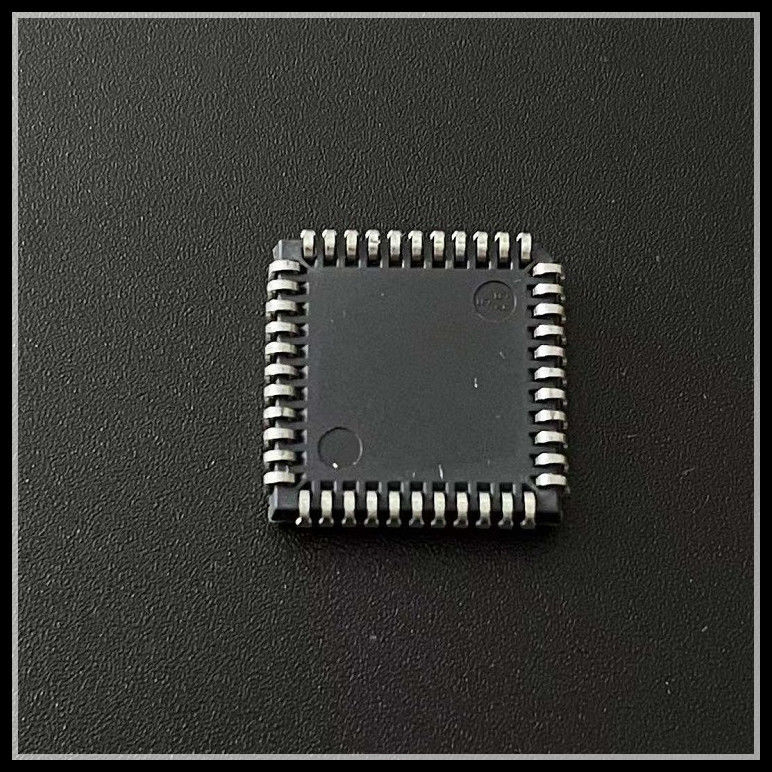

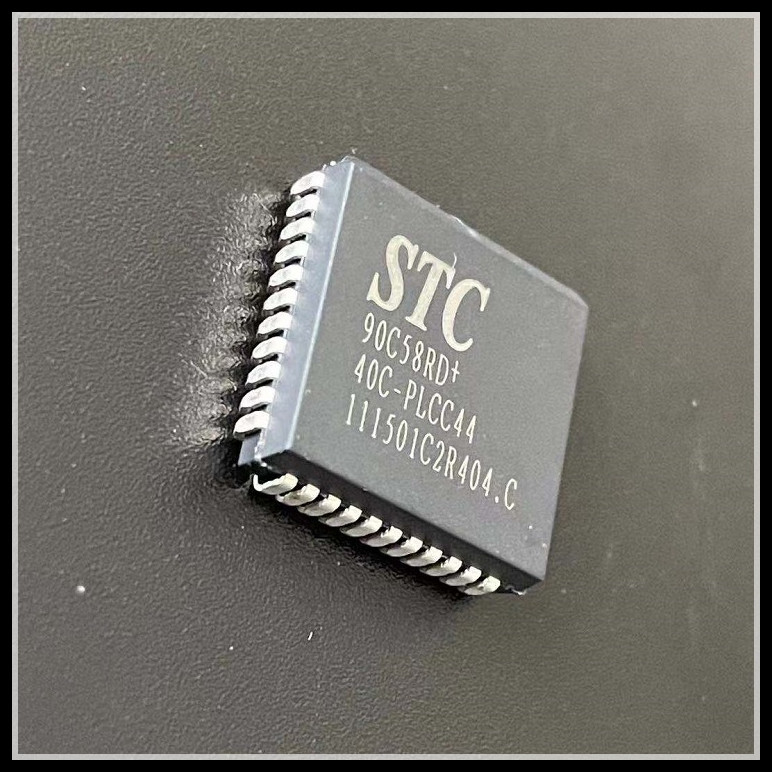

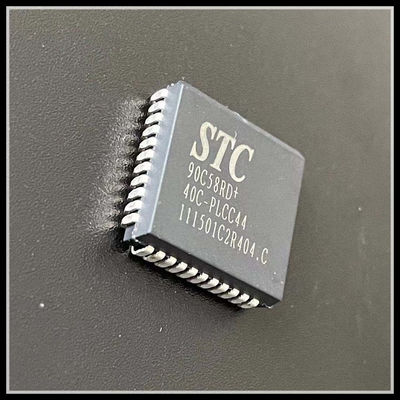

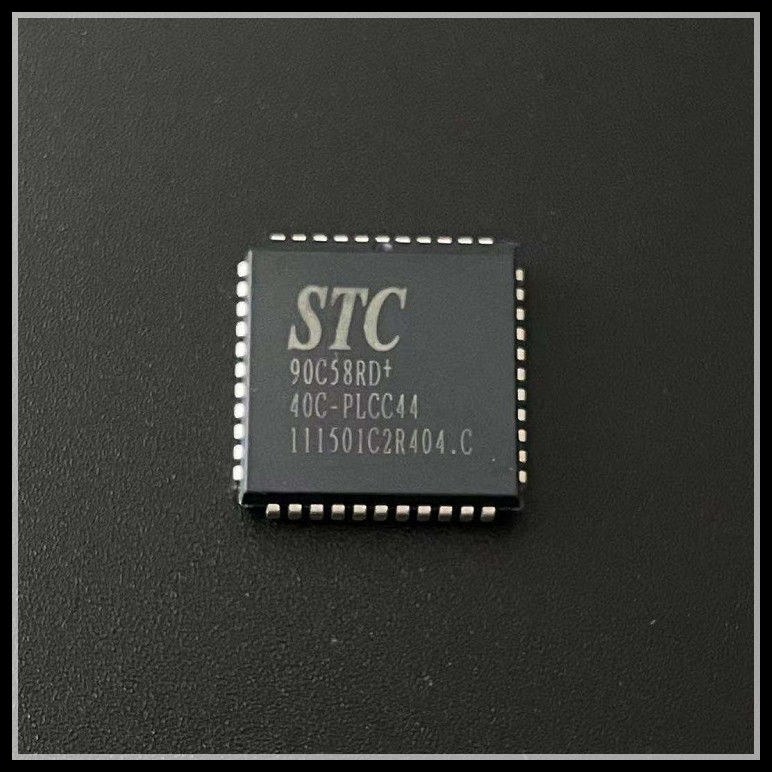

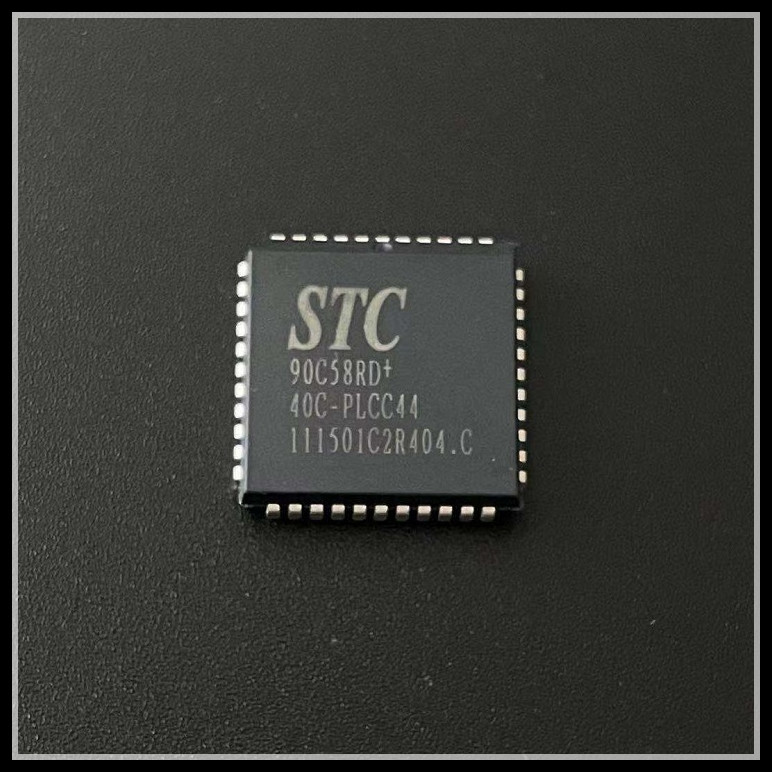

Presentasi gambar produk:
