Chip Mouse Optik USB 3.2V Nirkabel Dengan Sirkuit Terpadu IC 3204 3205

Nama produk IC: Chip mouse nirkabel optik
Model produk chip: GZ-P001-KA8
Deskripsi produk sirkuit terpadu: KA8 adalah chip mouse optik yang sangat terintegrasi dengan antarmuka USB yang mengadopsi teknologi manufaktur yang lebih maju dan kemampuan fotosensitif yang lebih baik, yang dapat menggantikan chip fase asli 3205 dan 3204;
Aplikasi produk: mouse optik USB nirkabel;

Diagram tata letak pin chip:

Deskripsi pin chip:

Fitur chip mouse nirkabel:
1. Catu daya tunggal, rentang catu daya: 1.7V hingga 3.2V
2. Teknologi prediksi perpindahan optik yang tepat
3. Sensor gerak 2-D yang sangat bagus
4. Mendukung kecepatan gerakan yang sangat cepat
5. Kecepatan gerakan maksimum: 28 inci/dtk
6. CPI hingga 1600
7. Setelah Anda tidak berolahraga, segera masuk ke mode hemat energi
8. Transmisi data diwujudkan melalui antarmuka serial
9. Built-in low-power timer (LPT), ada dua mode sleep1/sleep2
10. Mouse dapat dibangunkan oleh pin MOTSWK, dan sensor dapat dibangunkan dari mode tidur
11. Resistansi pembatas arus LED: 68 ohm -470 ohm (tergantung pada solusi aktual untuk menentukan resistansi), direkomendasikan: 100 ohm

spesifikasi:
Tegangan operasi catu daya: 1.73V ~ 1.94V (VDD dan AVDD short) 2.2V ~ 3.2V (VDD) Lensa optik: 1:1 Kecepatan: 28 inci/dtk CPI: 400/ 500/ 600/ 800/ 1000 (Default) / 1200/ 1600 CPI kecepatan bingkai: 3000 bingkai/dtk.Arus operasi tipikal:
2mA @gerakan mouse (normal)
300uA @Mouse tidak bergerak (Tidur1)
60uA @Mouse tidak bergerak (Tidur2)
7uA @ mode matikan

Antarmuka SPI mendaftar membaca dan menulis:
Register di segmen alamat 0X00~0X0E dapat langsung dibaca dan ditulis;
Register baca dan tulis di segmen alamat 0X10~0X7F harus terlebih dahulu membuka register proteksi baca dan tulis, yaitu, konfigurasikan dua register berikut (umumnya tidak digunakan dalam aplikasi)
Tulis 0X5A hingga 0X09;
Tulis 0X9A ke 0X5B.
Ada osilator dengan frekuensi sekitar 24Mhz di dalam V108, yang dapat dipilih melalui register konfigurasi.Konfigurasi spesifiknya adalah sebagai berikut: pertama aktifkan proteksi tulis
Reg0X51 = 0x0B untuk memilih resistansi eksternal, Reg0X51 = 0x09 untuk memilih resistansi internal,
Reg0X53 adalah register penyesuaian resistansi internal.Saat Reg0X53=0x00, frekuensinya paling tinggi, dan saat Reg0X53=0x7f, frekuensinya paling rendah.Nilai default Reg0X53=0x48.

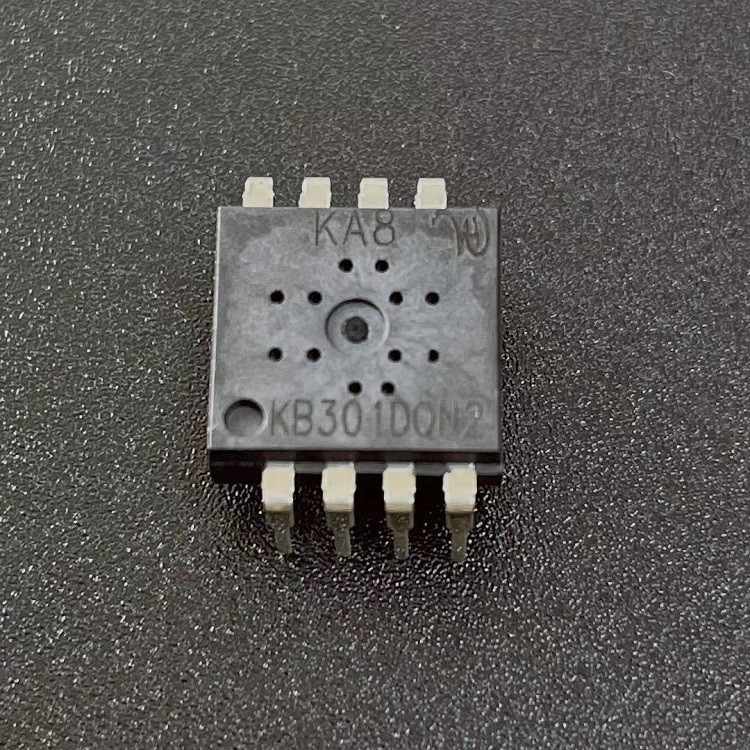

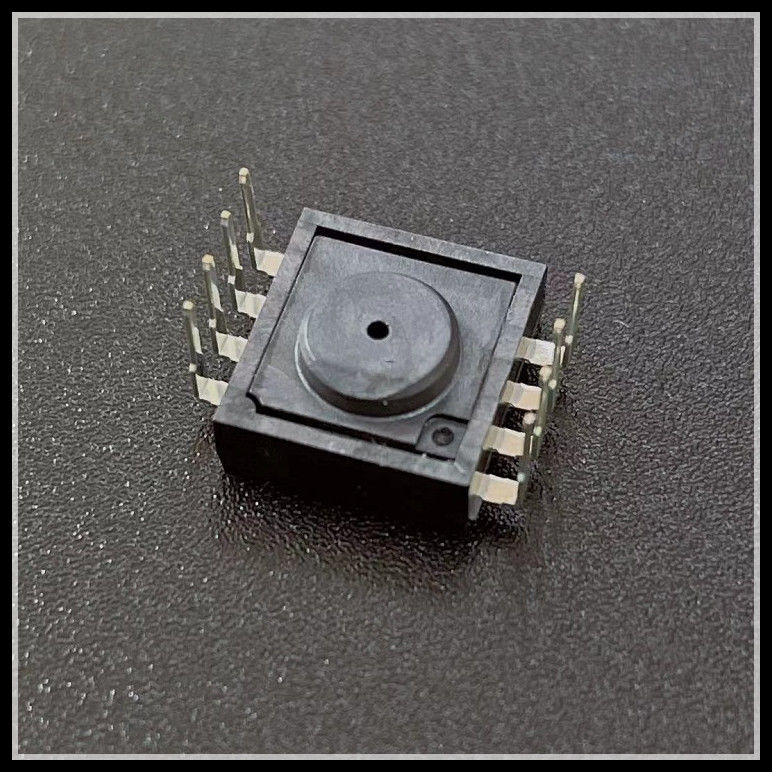

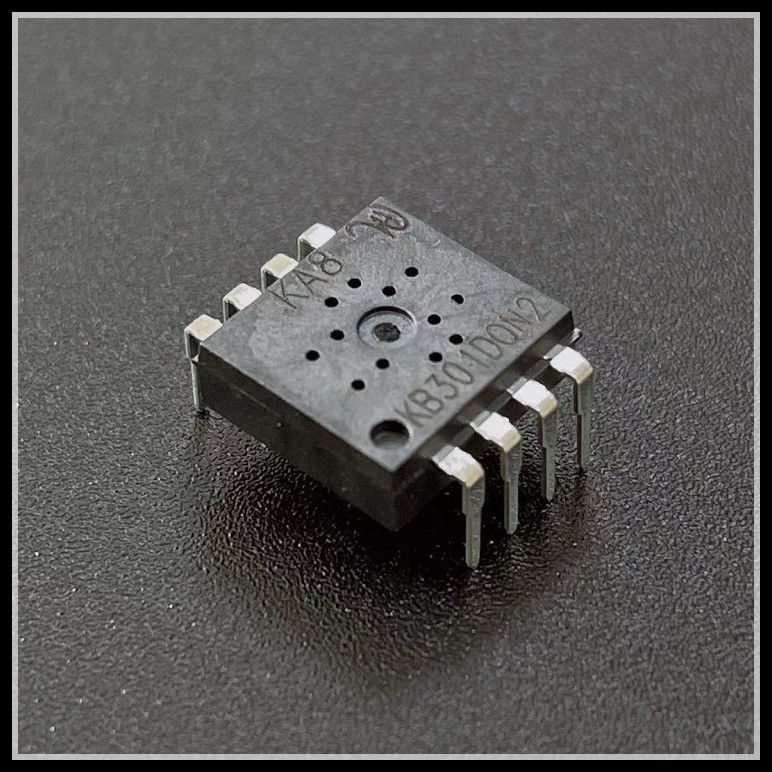

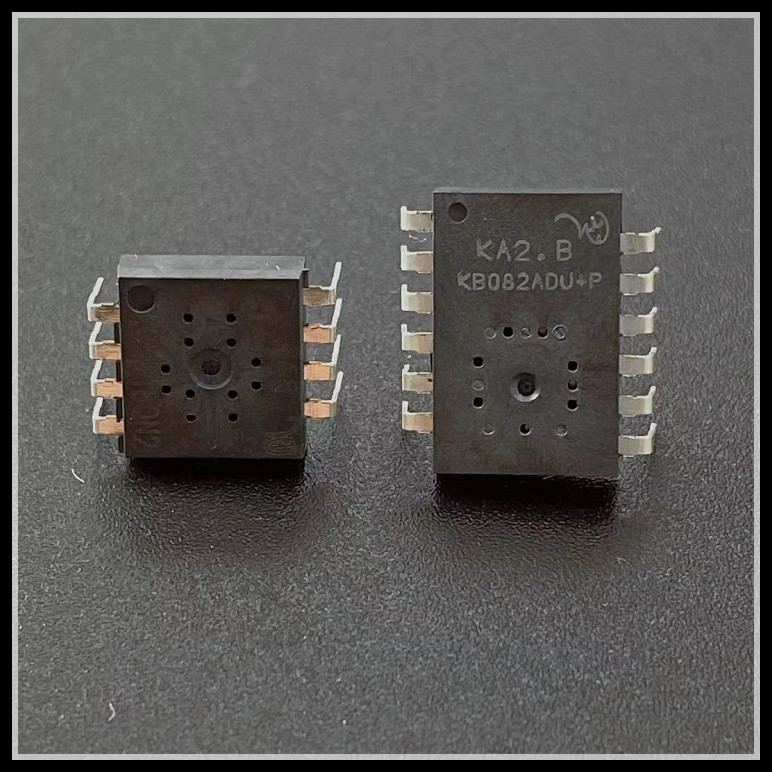

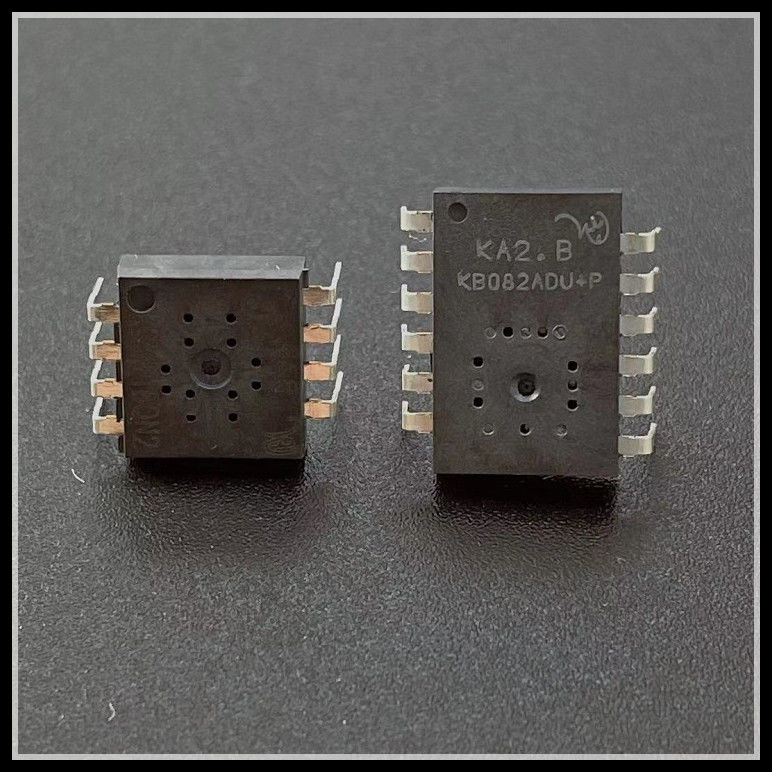

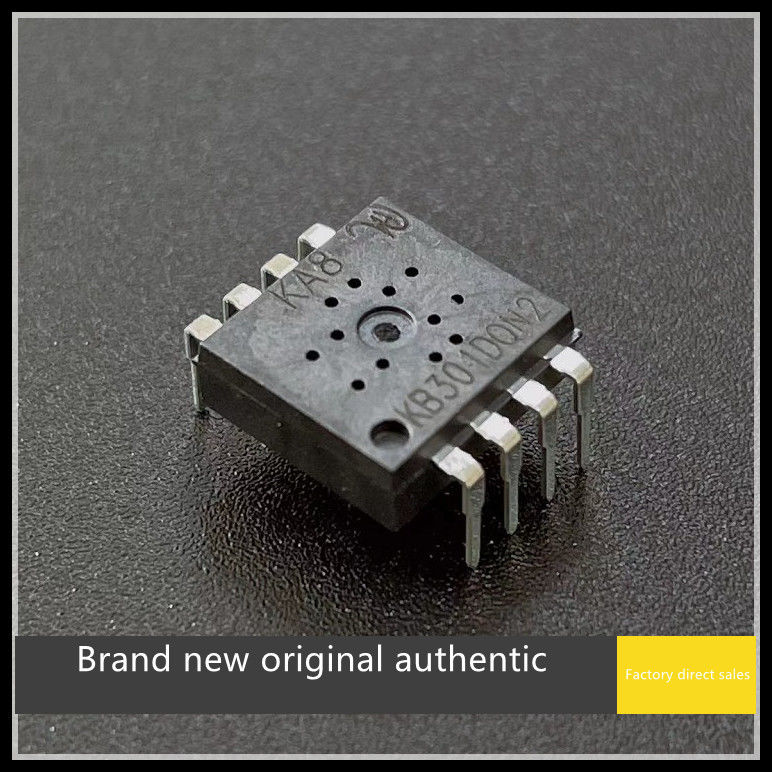

gambar chip:
