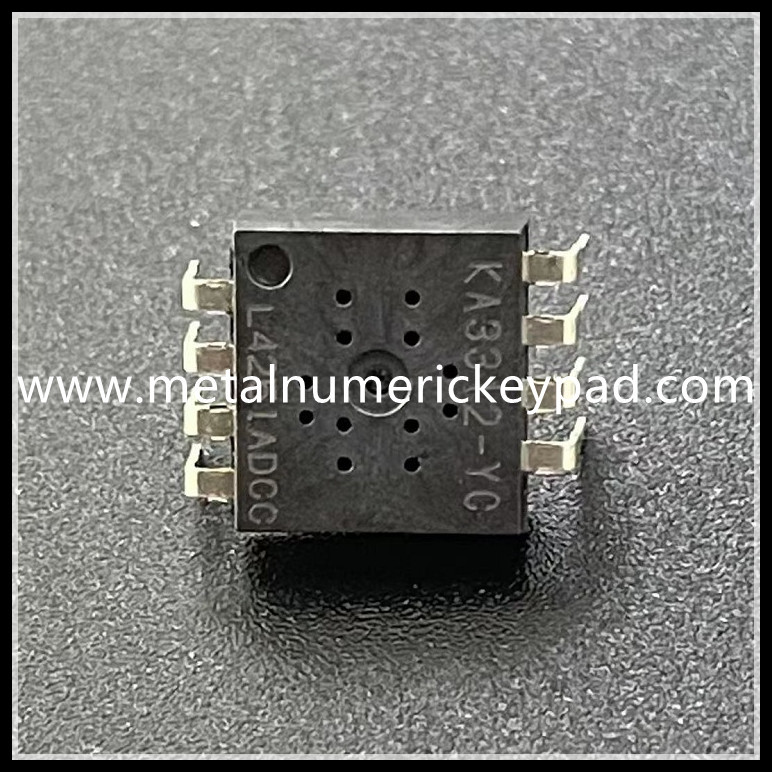

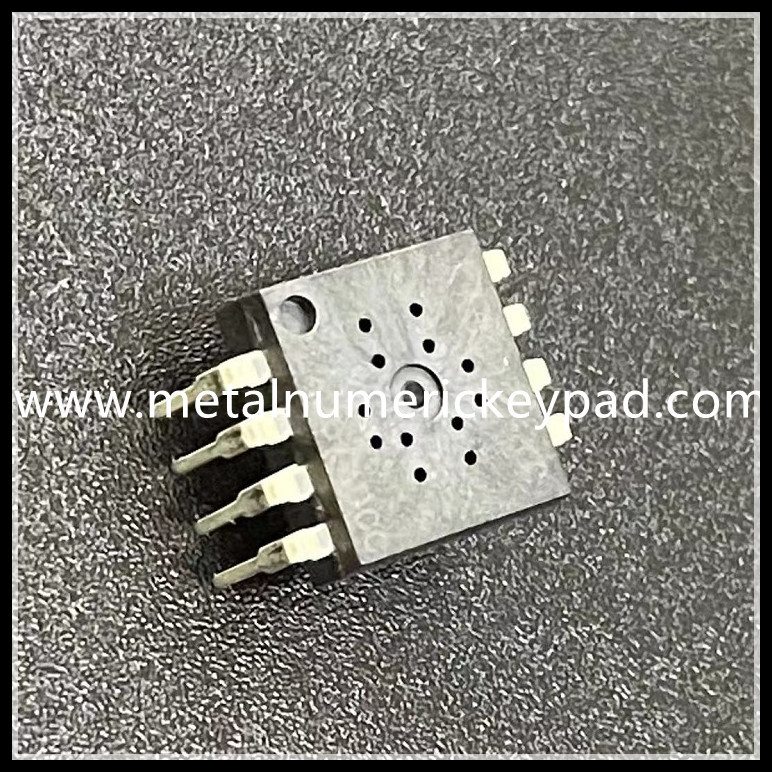

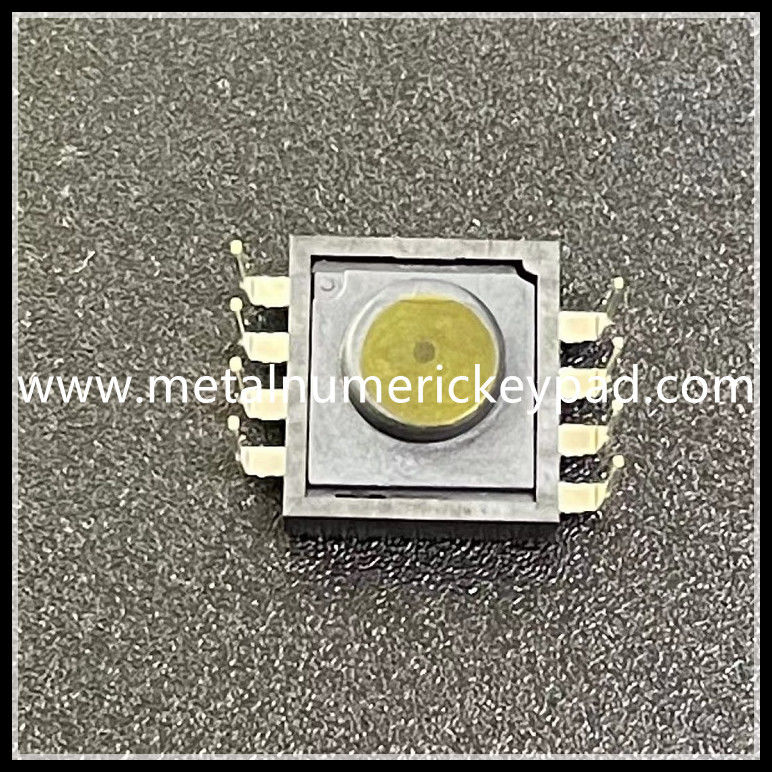

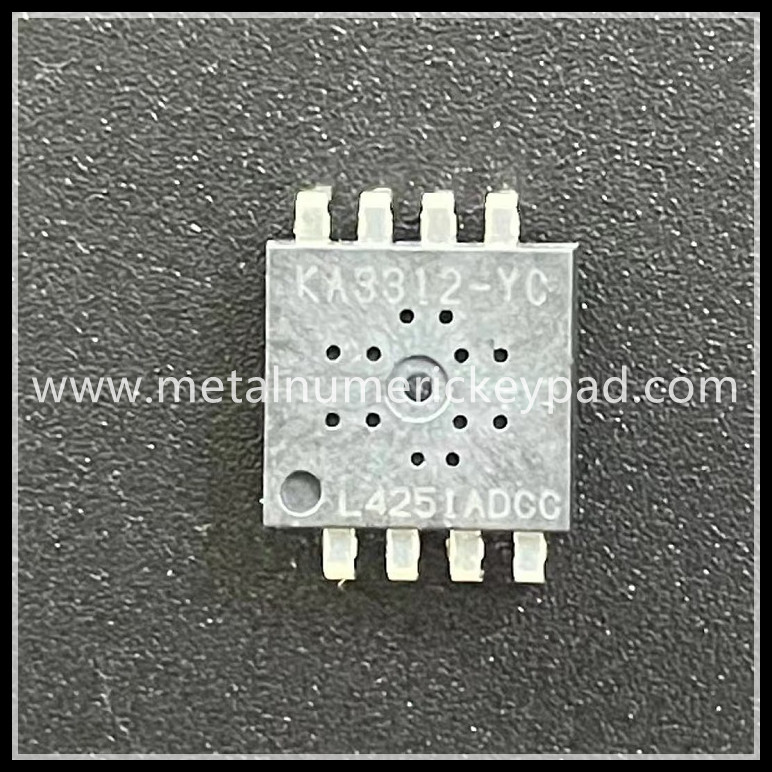

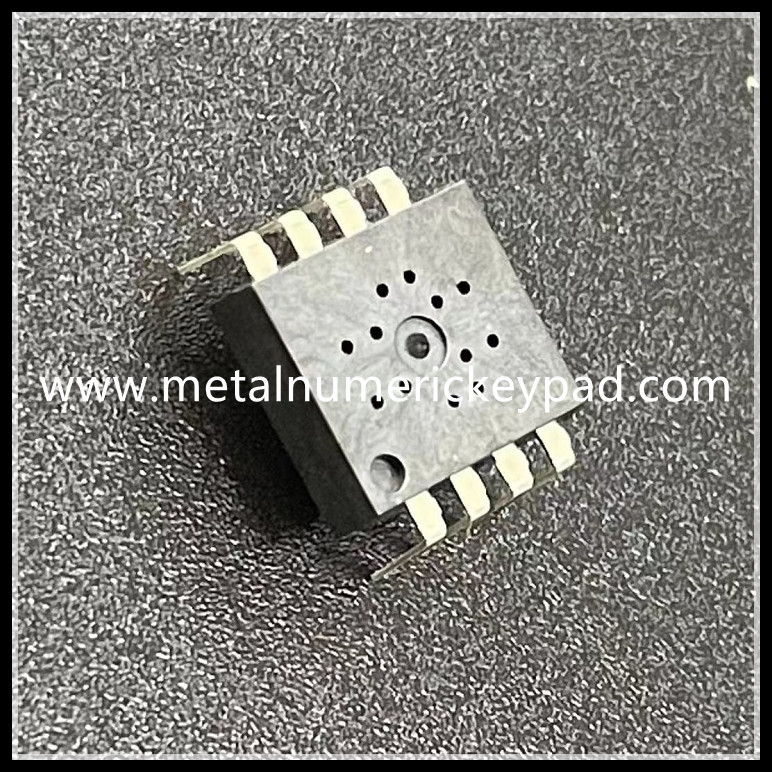

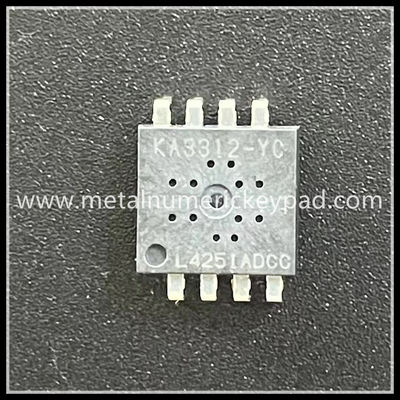

2.7V IC Sirkuit Terpadu Chip Mouse Nirkabel Model 3204 3205

Nama Produk: chip mouse nirkabel
Model produk: GZ-P001-KA3312

fitur

● Catu daya sinyal
● Rentang daya 2.1V -3.3V
● Teknologi prediksi perpindahan optik presisi
● Antarmuka serial SPI 3-kabel (default) atau 2-kabel yang dapat dipilih
● Panjang data gerakan 8-bit (default) atau 12-bit yang dapat dipilih untuk Delta_X dan Delta_Y
● Resolusi yang dapat dipilih hingga 4000cpi dengan 47 cpi/ langkah (berdasarkan perbesaran lensa x1)
● Kecepatan pelacakan hingga 30ips (inci/dtk) dan akselerasi 10g
● Pewaktu daya rendah (LPT) bawaan, model sleep1/sleep2/sleep3
● Kontrol kecepatan bingkai adaptif untuk penghematan daya ekstra selama bergerak dengan kecepatan berbeda
● Resistansi pembatas arus LED 0-68 (Tentukan dengan bidang sebenarnya), rekomendasikan 33 Ohm.
● paket DIP8

Deskripsi
KA3312 adalah sensor gambar optik pemrosesan CMOS berkinerja tinggi dan daya ultra rendah dengan sirkuit proses gambar digital terintegrasi.Ini didasarkan pada teknologi navigasi optik yang mengukur perubahan posisi dengan memperoleh gambar permukaan berurutan (bingkai) secara optik dan secara matematis menentukan kecepatan, arah, dan besarnya gerakan.Informasi delta_X dan delta_Y perpindahan tersedia dalam register yang dapat diakses melalui antarmuka serial SPI.Pengontrol host membaca dan menerjemahkan data dari antarmuka serial SPI menjadi sinyal RF sebelum mengirimkannya ke PC host.Kata "sensor", bukan KA8G2, digunakan dalam dokumen.

Spesifikasi:

Antarmuka Serial
Antarmuka Serial SPI 3-kabel
Sensor ini mendukung Serial Peripheral Interface (SPI) 3-kabel.Pengontrol host dapat menggunakan SPI untuk menulis dan membaca register di sensor, dan membaca informasi gerakan.Pengontrol host selalu memulai komunikasi;sensor tidak pernah memulai transfer data.NCS, SCLK dan SDIO dapat digerakkan langsung oleh pengontrol host.SDIO juga dapat digerakkan oleh sensor ketika data dibacakan dari register sensor.
• NCS : Input pemilihan chip (aktif rendah).NCS harus rendah untuk mengaktifkan SPI;jika tidak, SDIO akan berada pada status Z tinggi dan SCLK akan diabaikan.NCS juga dapat digunakan untuk mengatur ulang SPI jika terjadi kesalahan komunikasi.
• SCLK : Masukan jam.Itu selalu dihasilkan oleh pengontrol host.
• SDIO : Data input/output dua arah
Protokol Transmisi
Protokol transmisi adalah tautan 3-kabel, protokol setengah dupleks antara pengontrol host dan sensor.Semua perubahan data pada SDIO diprakarsai oleh tepi jatuh pada SCLK.Pengontrol host selalu memulai komunikasi;sensor tidak pernah memulai transfer data.Protokol transmisi terdiri dari dua mode operasi berikut.
